從2020年1月1日開始，MARPOL公約附則VI要求船舶使用的燃油硫含量限定至0.50%m/m，越來越多的船東開始對船舶進行改造，加裝船舶廢氣清洗系統(EGCS)，而在EGCS中的核心部分就是廢氣連續監測系統，本文就以廢氣連續監測系統要求原理及CCS認可中注意事項幾個方面，對廢氣連續監測系統認可要求進行介紹。

產品原理

目前，市場上廣泛使用的廢氣連續測量系統布置都是與MEPC.177(58)附錄3中基本一致(來自標準ISO 8178:2006 Part 1)，根據測量氣體的種類不同，煙氣測量系統中配置的氣體測量單元也有所差異。以MEPC.177(58)附錄3中給出的系統布置為基礎，補充了硫氧化物的分析儀，該系統可以對CO2/CO、HC、NO、O2和SOX氣體進行在線檢測。

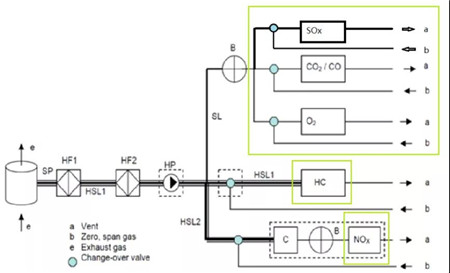

圖1 廢氣連續監測系統布置

廢氣分析系統通常是由原始廢氣取樣管(SP)、加熱取樣管路(HSL1)、加熱的NOX取樣管路(HSL2)、加熱的預過濾器(HF1，可選)、加熱的過濾器(HF2)、加熱的取樣泵(HP可選)、CO、CO2和O2的取樣管路(SL)、轉換器(C是催化NO2還原成NO的轉換器)、冷卻器(B)以及各氣體分析儀(SOX、CO2、CO、HC、NO和O2)。基本原理是取樣管在廢氣煙囪中抽取氣體，通過加熱取樣管后對廢氣進行過濾，然后通過冷卻器直接接入CO2/CO、O2和SOX廢氣分析儀。NOX的測量需要先將NO2轉化成NO再通過冷卻器接入NO廢氣分析儀。HC的測量則不需要對氣體進行冷確，氣體過濾后直接通過伴熱管接入HC氣體分析儀。

廢氣連續監測系統的氣體分析儀通常集中裝配在一個箱體內，即圖1中綠色框中部分。

所采用的的傳感器類型具體見下表1.

表1 氣體種類及相關要求

認可介紹

認可依據和試驗項目需要根據廢氣連續監測系統具體功能選取，本文以同時可以檢測NOX、SOX(包括CO2)的產品為例，介紹有關認可事宜。

廢氣連續監測系統的認可要求源于MEPC.259(68)的5.2條“監測系統應經主管機關認可”，這里的監測系統是指用于方案B中對SOX的連續監測裝置；《鋼質海船入級規范》第1篇，第3章附錄1B/2B的2.7條要求用于船上NOX直接測量的氮氧化物分析儀需經我社審圖、認可和產品檢驗。

1、認可依據

● MEPC.177(58)《船用柴油機氮氧化物排放控制技術規則修正案》決議

● MEPC.259(68)《2015 年廢氣濾清系統指南》決議

● 中國船級社《鋼質海船入級規范》2018及其修改通報第7篇第1、2章

2、試驗項目

1) 硬件試驗

系統各部件應按照中國船級社《電氣電子產品型式認可試驗指南》(GD22-2015)中要求進行環境條件和電磁兼容試驗。

在硬件試驗部分，振動試驗、滯燃試驗和壓力試驗需要予以關注。

(1) 振動試驗，因?yàn)閺U氣分析儀組成部分中的取樣管和伴熱管部分會與柴油機排煙管連接，振動試驗應該按照±10g，600℃進行。如果取樣管和伴熱管安裝在洗滌塔后，振動情況和環境溫度都會好很多，這個時候應該按照±4g進行振動試驗；

(2) 滯燃試驗，廢氣連續監測系統中所使用的電纜應經中國船級社認可，阻燃性能應該滿足相應標準要求。廢氣連續監測系統配備的管線，例如取樣管、伴熱管等，如果使用的是非金屬材料，例如聚四氟乙烯(PTFE)等塑料護套，則應對其耐火試驗予以關注；

(3) 壓力試驗，取樣管路和校準管線等對其裝配后的耐壓和密性進行驗證。

2) 軟件試驗

廢氣連續監測系統的軟件驗證依據中國船級社《鋼質海船入級規范》的第7篇第2章中的第6節，根據規范中的定義，該產品屬于II類計算機系統，相關試驗及驗證證據的收集需按照II類計算機系統要求進行。

軟件的代碼級、模塊級和系統級的驗證，統稱為軟件驗證證據，軟件驗證的方法就是我們通常說的黑盒和白盒測試，可以由產品廠自己進行也可以由第三方進行。其他相關資料應由軟件開發商即產品廠自行提交。該部分要求執行時可以參考中國船級社《船用軟件安全及可靠性評估指南》。

3) 性能試驗

性能試驗部分的驗證主要依據為MEPC.177(58)《船用柴油機氮氧化物排放控制技術規則修正案》決議和MEPC.259(68)《2015 年廢氣濾清系統指南》決議。為了驗證產品滿足NTC2008第6.3和6.4條以及MEPC.259(68)中對SO2(ppm)/CO2(% v/v)的值，下列試驗項目應予以驗證。

(1) 精確度(NTC 2008，附錄三，1.6)

(2) 精密度(NTC 2008，附錄三，1.7)

(3) 干擾(NTC 2008，附錄三，1.8)

(4) 零位和滿量程漂移(NTC 2008，附錄三，1.9和1.10)

(5) 校準曲線(NTC 2008，附錄四，5.5.1)

(6) 干擾效應(NTC 2008，附錄四，9)

3、無石棉及有害物質的檢測

無石棉及香港公約中關于有害物質的要求，需要制造廠根據中國船級社2013年通函第191號總第477號以及香港公約要求，對系統中非金屬材料進行分析，并編制控制無石棉材料和部件的書面程序報我社備查，對含石棉高風險的非金屬零部件和材料取樣進行無石棉監測。檢測后產品廠應根據相關報告編寫供應商符合聲明(SDoC)和材料聲明(MD)提交中國船級社備查。

4、認可過程中的注意事項

(1) 試驗項目及技術要求根據產品本身具有的測試功能進行要求，例如無HC測試單元的產品，加熱取樣管的溫度可以不必滿足達到190℃；

(2) 關于冷凝器盡量減少易容水氣體(主要是SO2)組分丟失，應該審核制造廠提供的支撐性文件，例如系統進行了氣體損失補償設計、氣體組分丟失驗證報告等；

(3) NOX和CO2的記錄讀數頻率不小于1Hz;SO2/CO2(%)應連續監測并以應不小于0.0035Hz的速率記錄在數據記錄和處理設備上。這些參數檢測記錄的頻率要在現場試驗時應該予以驗證；

(4) 用于船上安裝的NOX測量裝置，滿足MEPC.177(58)的6.3條簡化測量方法和6.4條直接測量和監測方法的要求，在認可證書中應予以標注以區分柴油機臺架試驗的NOX排放測量裝置；

(5) 認可證書簽發時，建議在證書中對各氣體組分測量單元的原理、測量范圍以及精度進行描述。

認可工作建議

1、新產品認可

對于新生效的公約、法規等要求裝船的設備，建議在初次認可工作中由總部牽頭，聯合審圖部門、認可單位和生產廠家對標準條款進行逐條解讀。對標準條款中要求，在認可過程中是如何理解和驗證的，匯總成冊。

在具體操作時，可以分成兩部分，第一部分可以是圖紙文件與標準條款的對應性說明，可以將前期產品設計驗證的內容跟標準條款的符合性進行評估；第二部分可以將符合標準條款的型式試驗報告跟標準進行評估說明。

2、相關行業及實驗室跟蹤

廢氣連續監測系統對于船舶領域來說是新要求、新產品，但是陸上相關行業，例如電廠、和其他排廢氣嚴重的生產制造企業，早已使用。建議IMO和IACS在制定或者出臺相關要求時，中國船級社能夠?qū)�國�?nèi)相關行業領域進行調研，同時了解試驗機構的試驗?zāi)芰Γ瑢?duì)后續規定生效執行時，做好技術儲備。

3、指導文件

在進行認可和檢驗過程中，中國船級社2019年4月2日下發了《船舶廢氣清洗系統(EGCS)檢驗實施方案的通函》(2019年)通函第2號總第558號；總部產品處2019年5月21日下發的船產(2019)41《關于印發“用于方案B的EGC產品及裝船后檢驗要求研討會紀要”的通知》。這兩份指導文件在廢氣連續監測系統的認可及EGC產品檢驗過程中都可以參照?qǐng)?zhí)行。

另外，建議在兩份海安會決議理解遇到問題時，可以參考對比ISO8178-1(2006)：往復式內燃機.廢氣排放測量.第1部分:排氣和顆粒廢物排放量現場測量，該標準適用于非汽車用內燃機廢氣排放的測量。

4、持證要求

建議《鋼質海船入級規范》第1篇，第3章附錄中增加SOX分析儀/測量裝置的持證要求，類似1B/2B的2.7條要求用于船上NOX直接測量的氮氧化物分析儀需經我社審圖、認可和產品檢驗。目前我社持證清單2B的2.8條廢氣清洗系統中只有對電控箱的持證要求，用于EGC系統的電控箱需要審圖和產品檢驗。
