美國Binsfeld TT10K便攜式扭矩和軸功率儀
更新時間:2022-05-05 訪問統計:2479
Binsfeld TorqueTrak TT10K軸功率計，軸功率儀，軸功率遙測系統
易用 – 適用任何尺寸的軸和任何扭矩大小；無需對機器進行改裝或拆卸。儀器校準時無需安裝在軸上。 接收機的顯示屏和鍵盤提供友好的用戶界面。
紅外遙控器– 控制發射機的操作，包括通道選擇，增益/量程，分流校準和低功耗待機模式。
穩定的數據傳輸 – 通過模擬電壓輸出或通過 RS-232 的數字輸出無干擾、無噪聲的數據信號。
待機低功耗模式 – 無需斷開發射機電池即可延長電池續航時間。
16 通道 – 500 Hz 頻率響應;多個系統可同時使用。

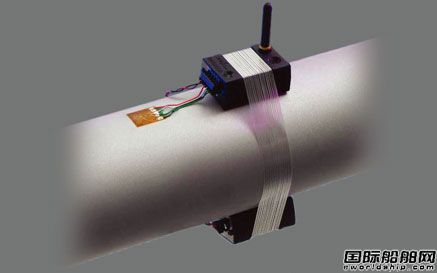

堅固耐用 – 增強型注塑成型發射機外殼專為嚴苛的應用要求而設計的。帶有的V型凹槽和膠帶槽，可確保安裝牢固。
用戶可調節的增益 – 放大應變/扭矩信號到最常用的范圍。
傳感器輸入:
全橋（四臂）惠斯通電橋應變片（350Ω標準）
電橋輸入:
2.5 VDC, ±0.1%
傳感器量程:
用戶可根據以下表格選擇（表格中應變因子=2.0）：
| 發射機增益 | 全橋4臂 (扭矩或彎曲) |
全橋2.6臂 (拉力或壓力) |
1/4橋單臂 (單應變) |
| 16000 | ±125 微應變 | ±192 微應變 | ±500 微應變 |
| 8000 | ±250 微應變 | ±385 微應變 | ±1000 微應變 |
| 4000 | ±500 微應變 | ±769 微應變 | ±2000 微應變 |
| 2000 | ±1000 微應變 | ±1538 微應變 | ±4000 微應變 |
| 1000 | ±2000 微應變 | ±3077 微應變 | ±8000 微應變 |
| 500 | ±4000 微應變 | ±6154 微應變 | ±16,000 微應變 |
傳感器 和電源接線:
螺絲端子排
發射機電源輸入:
7.0 ~18VDC (常規9V 電池 )
發射機電流:
發射模式: 常規40 mA , 用350Ω 電橋時最大50 mA
待機模式: 常規4 mA , 最大5 mA
發射機電池續航時間:
發射模式下24小時 (9V 鋰電池, 350Ω 電橋, 25°C)
發射頻率:
903-925 MHz
發射距離:
20 英尺以上
離心力加速度:
3000 g’s (穩定狀態) (例如：在5寸軸徑上，轉速為6500 rpm )
工作溫度:
-30° – 85°C(-22° – 185°F)
尺寸和重量 (不含天線):
1.00″x 1.63″x 2.50″, 3 oz (25 mm x 41 mm x 64 mm, 85 g)
用于 TX10K-S 應變發射機
控制功能:
通道選擇;增益/量程; 分流校準1和2;低功耗待機
發射類型和距離:
紅外; 最遠10英尺 (在發射機未旋轉情況下使用)
RX10K 接收機
電壓輸出:
±10 VDC, 可0.25倍~4倍現場調節
5-路接線柱 (香蕉插頭)
數字輸出連接:
RS232 DB9 接頭 (給電腦COM口提供連接電纜)
接收機電源輸入:
常規12VDC (10 – 18VDC 范圍可接受), 最大300 mA
(配有110VAC或220VAC適配器)
工作溫度:
-20°~70°C (-4°~ 158°F)
尺寸和重量:
2.88″ x 5.75″ x 8.50″, 2 lbs (73 mm x 146 mm x 216 mm, 1 kg)
TT10K 系統
分辨率:
14 位
增益誤差1:
±0.25%讀數 (最大), 25°C 環境溫度
增益溫度系數1:
±0.005%讀數/°C (最大), 0 – 50°C 環境溫度
漂移誤差1:
±0.16%FS (最大), 25°C 環境溫度
漂移溫度系數1:
±0.004%FS/°C (最大), 0 – 50°C 環境溫度
頻率響應2:
0 – 500 Hz (-3dB @ 500Hz)
延遲2:
4.2 毫秒, 默認值
采樣發送率:
2400 采樣數/秒
1TX10K 增益 = 4000
2RX10K 過濾設置= 500Hz
