P17 BU 0.6/1 kV NEK606標準海洋工程船用纜

更新時間:2016-08-09  訪問統計:3618

P17 BU 0.6/1 kV NEK606標準海洋工程與船用電纜

P17 BU 0.6/1 kV P17 BU 0.6/1 kV

應用

NEK606標準海洋工程與船用電纜具有防火，阻燃和低煙無鹵的特性，適用于控制，電力和照明系統。



標準

IEC 60092-353

IEC 60092-351
IEC 60092-359
IEC 60331-21
IEC 60332-1
IEC 60332-3-22
IEC 60754-1,2
IEC 61034-2
NEK 606:2004

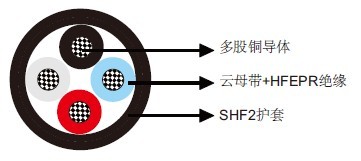

結構

導體：IEC 60228 class 2多股鍍錫退火銅導體。
絕緣：云母帶+無鹵EPR。
外護套：無鹵熱固材料SHF2，黑色。



電氣特性



標稱導體截面積 MM² 1.5 2.5 4 6 10 16 25 35
標稱導體直徑 MM 1.6 2.1 2.6 3.2 4 5.1 6.5 7.4
最大直流電阻@20℃ Ω/KM 12.2 7.56 4.7 3.11 1.84 1.16 0.734 0.529
連續額定電流@45℃ 1芯 A 23 30 40 52 72 96 127 157
連續額定電流@45℃ 2芯 A 20 26 34 44 61 82 108 133
連續額定電流@45℃ 3&4芯 A 16 21 28 36 50 67 89 110
短路電流1S A 210 360 570 860 1430 2290 3580 5010
工作電壓 KV 0.6/1 0.6/1 0.6/1 0.6/1 0.6/1 0.6/1 0.6/1 0.6/1
標稱導體截面積 MM² 50 70 95 120 150 185 240 300
標稱導體直徑 MM 8.7 10.3 12.2 13.8 15.1 17.0 19.6 21.9
最大直流電阻@20℃ Ω/KM 0.391 0.27 0.195 0.154 0.126 0.1 0.0762 0.0607
連續額定電流@45℃ 1芯 A 196 242 293 339 389 444 522 601
連續額定電流@45℃ 2芯 A 167 206 249 288 331 444 444 511
連續額定電流@45℃ 3&4芯 A 137 169 205 237 272 311 365 421
短路電流1S A 7150 10020 13590 17170 21460 26470 34340 42930
工作電壓 KV 0.6/1 0.6/1 0.6/1 0.6/1 0.6/1 0.6/1 0.6/1 0.6/1

環境溫度校正因數

環境溫度校正因數 35 40 45 50 55 60 65 70 75 80
額定系數 1.1 1.05 1.0 0.94 0.88 0.82 0.74 0.67 0.58 0.47

機械和熱性能

彎曲半徑：8×OD（安裝中）；6×OD （固定安裝）
溫度范圍：-20℃ ~ +90℃



尺寸和重量

結構
芯數×截面積(MM²)		 標稱絕緣厚度
MM		 標稱護套厚度
MM		 標稱外徑
MM		 標稱重量
KG/KM
1×1.5 1.0 1.0 6.4 65
1×2.5 1.0 1.0 6.8 75
1×4 1.0 1.0 7.4 95
1×6 1.0 1.0 7.9 120
1×10 1.0 1.1 8.8 170
1×16 1.0 1.1 10.2 240
1×25 1.2 1.2 12.0 360
1×35 1.2 1.2 13.1 455
1×50 1.4 1.3 14.7 600
1×70 1.4 1.4 16.6 805
1×95 1.6 1.5 19.0 1095
1×120 1.6 1.5 20.6 1345
1×150 1.8 1.6 22.7 1635
1×185 2.0 1.7 25.2 2070
1×240 2.2 1.8 28.4 2655
1×300 2.4 1.9 31.1 3335
2×1.5 1.0 1.1 10.3 155
2×2.5 1.0 1.2 11.0 190



End
