P15 UX 0.6/1kV NEK606標準海洋工程船用纜

更新時間:2016-08-09  訪問統計:2223

P15 UX 0.6/1kV NEK606標準海洋工程與船用電纜

P15 UX 0.6/1kV P15 UX 0.6/1kV

應用

NEK606標準海洋工程與船用電纜具有阻燃和低煙無鹵的特性，可用作接地線或中間連接線。



標準

IEC 60092-353
IEC 60092-359
IEC 60332-1
IEC 60332-3-22
IEC 60754-1,2
IEC 61034-1,2
NEK 606:2004

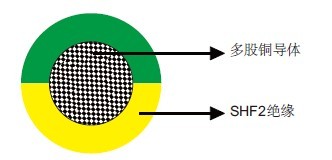

結構

導體：IEC 60228 class 2或class 5多股鍍錫退火銅導體。
絕緣： 無鹵熱固材料SHF2。用作接地線時，電纜為黃/綠色。用作單芯線時，電纜為灰白，黑，紅或藍色。



電氣特性



標稱導體截面積 MM² 10 16 25 35 50 70
標稱導體直徑 MM 4 5.1 6.5 7.4 8.7 10.3
最大直流電阻@20℃ Ω/KM 1.84 1.16 0.734 0.529 0.391 0.27
連續額定電流@45℃ 1芯 A 72 96 127 157 196 242
短路電流1S A 1430 2290 3580 5010 7150 10020
工作電壓 KV 0.6/1 0.6/1 0.6/1 0.6/1 0.6/1 0.6/1
標稱導體截面積 MM² 95 120 150 185 240 300
標稱導體直徑 MM 12.2 13.8 15.1 17.0 19.6 21.9
最大直流電阻@20℃ Ω/KM 0.195 0.154 0.126 0.1 0.0762 0.0607
連續額定電流@45℃ 1芯 A 293 339 389 444 522 601
短路電流1S A 13590 17170 21460 26470 34340 42930
工作電壓 KV 0.6/1 0.6/1 0.6/1 0.6/1 0.6/1 0.6/1

環境溫度校正因數

環境溫度校正因數 35 40 45 50 55 60 65 70 75 80
額定系數 1.1 1.05 1.0 0.94 0.88 0.82 0.74 0.67 0.58 0.47

機械和熱性能

彎曲半徑：8×OD（安裝中）；6×OD （固定安裝）
溫度范圍：-20℃ ~ +90℃



尺寸和重量

結構
芯數×截面積(MM²)		 標稱絕緣厚度
MM		 標稱外徑
MM		 標稱重量
KG/KM
1×10 2.0 8.2 160
1×16 2.1 9.4 230
1×25 2.4 11.3 350
1×35 2.4 12.4 450
1×50 2.7 14.4 600
1×70 3.0 16.7 840
1×95 3.0 18.6 1110
1×120 3.1 20.3 1360
1×150 3.4 22.4 1660
1×185 3.7 24.9 2080
1×240 4.0 28.1 2690
1×300 4.3 31.0 3330




End
