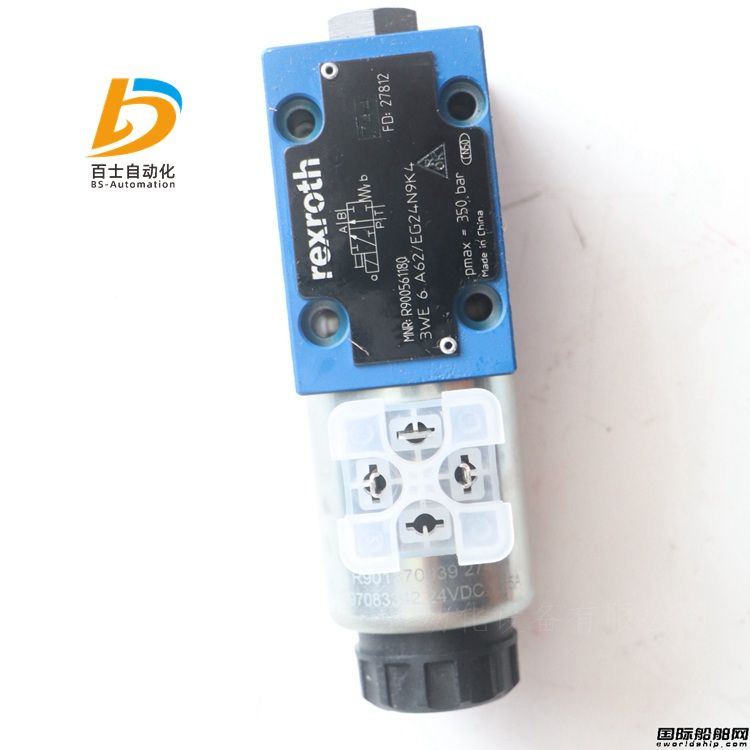

二位四通電磁換向閥工業元件圖片(堵住其中二口B和T口，即為二位二通閥)。二位二通電磁換向閥在液壓系統中的典型應用是與溢流閥并聯組成卸荷回路。是利用二位二通電磁換向閥的卸荷回路。1為液壓泵，2為溢流閥，3為二位二通電磁換向閥，4三位四通雙電控“O”型中位電磁換向閥，5為液壓缸。當二位二通電磁換向閥3通電時，泵排出的液壓油以接近零壓狀態流回油箱以節省動力并避免油溫上升。注意該回路不適宜大流量的液壓系統。



電磁換向閥在液壓系統中的作用是用來實現液壓油路的換向、順序動作及卸荷等。由于電磁鐵的推力有限，電磁換向閥應用在流量不大的液壓系統中。

電磁換向閥是液壓控制系統和電氣控制系統之轉換元件。它由液壓機械中的按鈕開關、限位開關、行程開關、壓力繼電器等電氣元件發出信號，使電磁鐵通電吸合或斷電釋放，從而直接控制閥芯移位，來實現油流的溝通、切斷和方向變換，來操縱各執行機構的動作。推動故障檢查按鈕可使滑閥閥芯手推移動。



電磁閥產品是自控系統中不可缺少的執行器元件。由于電磁閥體積小，開關速度快，接線簡單，功耗低，性價比高，經濟實用等顯著特點而被普遍運用于自控領域的各個環節，發揮著巨大的作用。電磁閥是一-種流體控制閥，盡管其優勢眾多，但選型的準確與否直接影響到閥門本身的使用效果及系統的穩定，甚至?xí)o整個自控系統帶來嚴重后果。較機械設備上常用的氣動電磁閥及液壓電磁閥相比，管路系統中的流體電磁閥在選型上及使用上均比單一介質復雜許多。



電磁閥之所以歸劃于自動化儀表行業中的執行器部分，雖外表與其他-些手動閥相似，甚至略顯粗糙,但內部結構卻十分精細，與一般手動閥門有著本質的區別。打個簡單的比喻來說,普通手動閥的開關完全靠人工用力的大小來操作，而電磁閥則完全靠自身的功能達到控制目的，而非人力所為再者電磁閥區別于其他閥門的是因為內部結構不同，所以不同的工作介質不能通用一種閥門，一旦確定介質種類而選定的產品則不能與不同介質混用，否則會導致電磁閥失靈或損壞。



電磁閥分類:

一、按被控制管路內的介質及使用工況的不同可將電磁閥分為:液用電磁閥、氣用電磁閥、蒸汽電磁閥、燃?xì)怆姶砰y、油用電磁閥、電磁閥、制冷電磁閥、防腐電磁閥、高溫電磁閥、高壓電磁閥、無壓差電磁閥、超低溫電磁閥(深冷電磁閥)、真空電磁閥等。

二、按電磁閥內部結構不同可分為先導式、直動式、復合式、反沖式、自保持式、脈沖式、雙穩態、等。

三、按電磁閥的使用材質不同可分為:鑄鐵體(灰口鑄鐵、球墨鑄鐵)、銅體(鑄銅、鍛銅)、鑄鋼體、全不銹鋼體(304、 316)、非金屬材料(ABS、聚四氟乙烯)。

四、按管道中介質的壓力不同可分為:真空型( -0.1~0Mpa)、低壓型( 0~0.8Mpa)、中壓型( 1.0~2 5Mpa)、高壓型(4.0~6.4Mpa)、超高壓型(10~21Mpa)

五、按介質溫度不同可分為:常溫型( 5C~80C)、中溫型( 100年~150C)、高溫型( 150~220C)、超高溫型(250C~450C)、低溫型(-40C~0C)、超低溫型(-196C)。

六、按工作電壓不同分為:交流電壓: AC230V 380V 110V 24Y直流電壓: DC24V 12V 6V 220y；一般常用電壓為AC230V DC24V, 推薦用戶盡量選用常用電壓、特殊電壓供貨周期較長。

七、按電磁閥的防護等級可分為:防爆型、防水型、普通型等。





電磁閥是用電磁控制的工業設備，是用來控制流體的自動化基礎元件，屬于執行器，并不限于液壓、氣動。用在工業控制系統中調整介質的方向、流量、速度和其他的參數。電磁閥可以配合不同的電路來實現預期的控制，而控制的精度和靈活性都能夠保證。電磁閥有很多種，不同的電磁閥在控制系統的不同位置發揮作用，常用的是單向閥、安全閥、方向控制閥、速度調節閥等。



工作原理





電磁閥里有密閉的腔，在不同位置開有通孔，每個孔連接不同的油管，腔中間是活塞，兩面是兩塊電磁鐵，哪面的磁鐵線圈通電閥體就會被吸引到哪邊，通過控制閥體的移動來開啟或關閉不同的排油孔，而進油孔是常開的，液壓油就會進入不同的排油管，然后通過油的壓力來推動油缸的活塞，活塞又帶動活塞桿，活塞桿帶動機械裝置。這樣通過控制電磁鐵的電流通斷就控制了機械運動。



一、電磁閥從原理上分為三大類：

    1）直動式電磁閥：

原理：通電時，電磁線圈產生電磁力把關閉件從閥座上提起，閥門打開；斷電時，電磁力消失，彈簧把關閉件壓在閥座上，閥門關閉。

特點：在真空、負壓、零壓時能正常工作，但通徑一般不超過25mm。

    2）分步直動式電磁閥：

原理：它是一種直動和先導式相結合的原理，當入口與出口沒有壓差時，通電后，電磁力直接把先導小閥和主閥關閉件依次向上提起，閥門打開。當入口與出口達到啟動壓差時，通電后，電磁力先導小閥，主閥下腔壓力上升，上腔壓力下降，從而利用壓差把主閥向上推開；斷電時，先導閥利用彈簧力或介質壓力推動關閉件，向下移動，使閥門關閉。

特點：在零壓差或真空、高壓時亦能可*動作，但功率較大，要求必須水平安裝。

    3）先導式電磁閥：

原理：通電時，電磁力把先導孔打開，上腔室壓力迅速下降，在關 閉件周圍形成上低下高的壓差，流體壓力推動關閉件向上移動，閥門打開；斷電時，彈簧力把先導孔關閉，入口壓力通過旁通孔迅速腔室在關閥件周圍形成下低上高的壓差，流體壓力推動關閉件向下移動，關閉閥門。

    特點：流體壓力范圍上限較高，可任意安裝（需定制）但必須達到流體壓差條件。



二、電磁閥從閥結構和材料上的不同與原理上的區別，分為六個分支小類：直動膜片結構、分步直動膜片結構、先導膜片結構、直動活塞結構、分步直動活塞結構、先導活塞結構。

三、電磁閥按照功能分類：水用電磁閥、蒸汽電磁閥、制冷電磁閥、低溫電磁閥、燃?xì)怆姶砰y、消防電磁閥、氨用電磁閥、氣體電磁閥、液體電磁閥、微型電磁閥、脈沖電磁閥、液壓電磁閥 常開電磁閥、油用電磁閥、直流電磁閥、高壓電磁閥、防爆電磁閥等。
