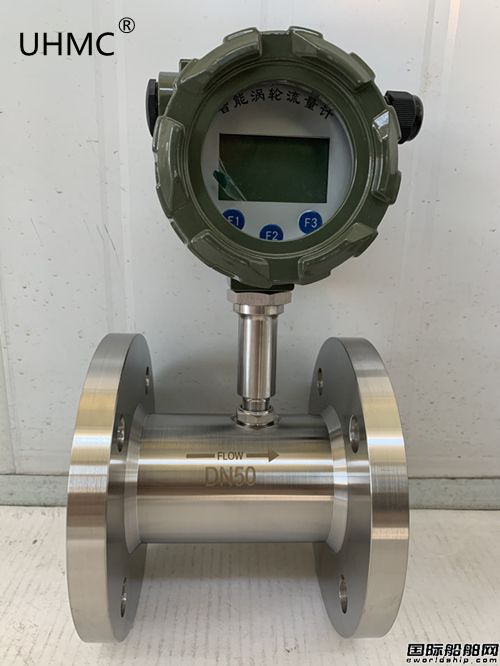

自來水流量計 LWGY液體渦輪流量計基于力矩平衡原理，屬于速度式流量儀表。流量計具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點，廣泛用于石油、化工、冶金、供水、造紙等行業，是流量計量和節能的理想儀表。該流量傳感器為脈沖輸出型，可以接入控制系統或與二次顯示儀表配套使用，適用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質的介質（潔凈介質）。LWG系列液體渦輪流量傳感器與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等。選用本產品的防爆型式,可在防爆危險的環境中使用。我廠渦輪適用于在工作溫度下粘度小于5×10-6m2/s的介質，對于粘度大于5×10-6m2/s的液體，要對流量計進行實液標定后使用。如用戶需用特殊形式的流量計，可協商訂貨，需防爆型流量計時，在訂貨中加以說明。

自來水流量計 LWGY液體渦輪流量計工作原理

(1) 結構優點

流量傳感器為硬質合金軸承止推式，不僅保證精度，耐磨性能提高，而且具有結構簡單、牢固以及拆裝方便等特點。一般可達±0.5%R、±1.0%R重復性好，短期重復性可達0.05% - 0.2%結構緊湊輕巧，安裝維護方便耐壓等級高壓力損失小，流通能力強抗震動性能強

(2)工作原理

LWG系列液體渦輪流量傳感器基于力矩平衡原理，流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整理，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量或總量。在一定的流量范圍內，脈沖頻率f與流經流量計的流體的瞬時流量Q成正比，流量方程為：

Q=3600*f/k

式中： f——脈沖頻率[Hz]

          k——流量計的儀表系數[1/m3]，由校驗單給出。若以[1/L]為單位

          Q——流體的瞬時流量（工作狀態下）[m3/h]

         3600——換算系數

  每臺流量計的儀表系數由制造廠填寫在檢定證書中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量。

自來水流量計 LWGY液體渦輪流量計基本參數與技術性能

(1) 流量傳感器基本參數見下表  表一

渦輪流量傳感器選型舉例：

LWGY-15N/05S/SENF，說明：DN15液體渦輪，脈沖輸出型，精度0.5級，標準量程，防爆，常壓，法蘭連接。

DN 4—DN40口徑的流量計為螺紋連接，大工作壓力為6.3Mpa;  DN50—DN200口徑的流量計為法蘭連接, 大工作壓力為2.5Mpa;DN 4—DN10口徑的流量計帶有前后直管段、過濾器。DN15以上口徑的流量計我公司可配套前后直管段。

(2) 介質溫度：-20～＋120℃.

(3) 環境溫度：-20～＋55℃.

(4) 供電電源：電壓：+5-24VDC, 電流：≤10mA.

(5) 傳輸距離：流量計至顯示儀表的距離可達1000m.

流量計接口尺寸對照表
