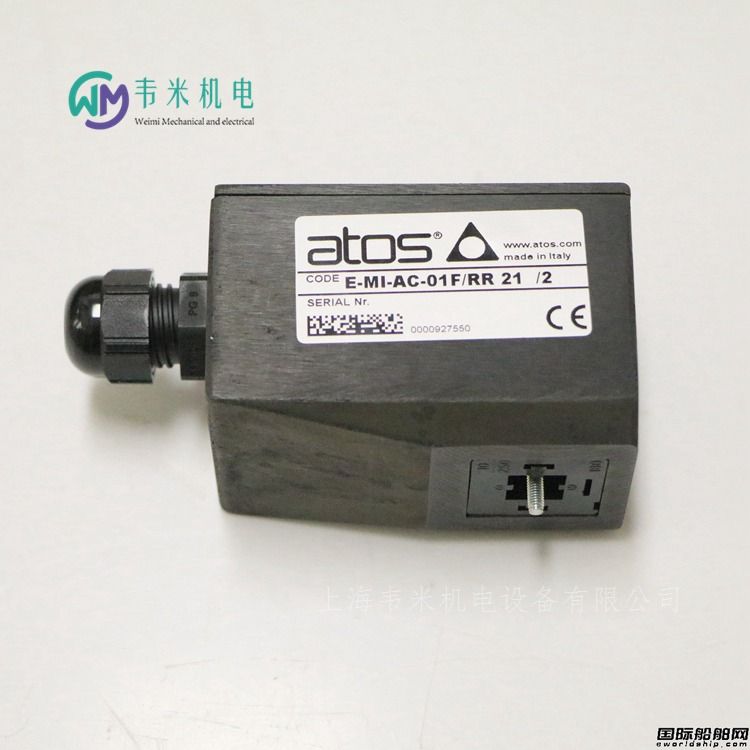

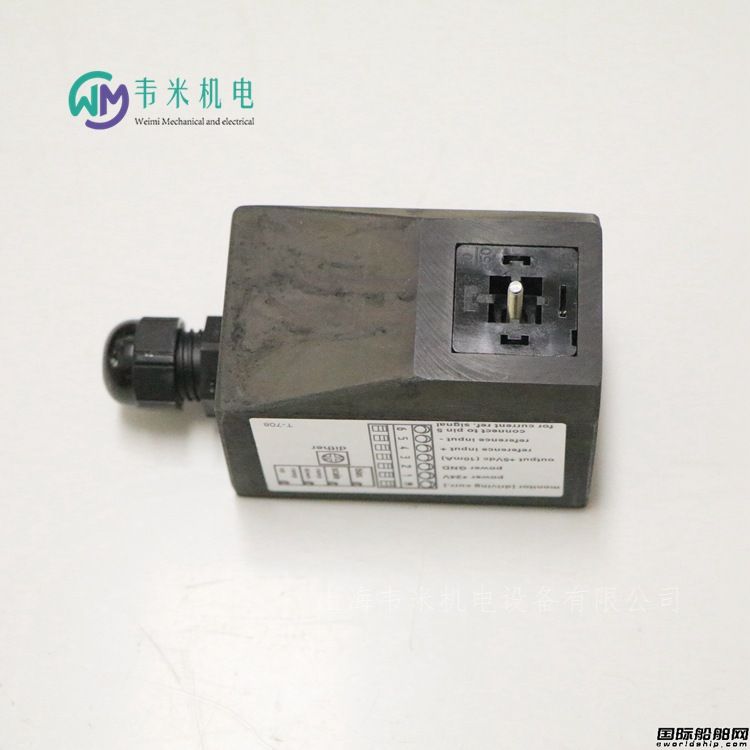

ATOS插頭式放大器E-MI-AC-01F/RR 21/1
更新時間:2021-10-29 訪問統計:797ATOS插頭式放大器E-MI-AC-01F/RR 21/1；液壓放大器是指以壓力油作為傳動介質，通過對輸入端的小功率的控制信號的調節實現對輸出端大功率液壓功率進行控制的功率放大裝置。
三端口元件:輸入端，能源，輸出端
放大的特征:
用小功率的輸入信號控制大功率的液壓功率輸出
輸出端的功率來自能源，輸出端液壓功率的大小受輸入信號控制
放大器的效率等于放大器的輸出功率與能源輸送給放大器功率的比值。
分類:節流式液壓放大元件(閥控式)
容積式液壓放大元件(排量控制式)
閥控式:滑閥式，噴嘴擋板式，射流管式
容積式:變量泵，變量馬達
液壓控制閥，在閥控式放大器中，直接對執行元件的力和速度進行控制;在容積式放大元件中，它直接控制著變量機構，通過控制排量的方法間接控制執行元件的力和速度。
液壓控制閥是基本、重要的液壓放大器。
ATOS插頭式放大器E-MI-AC-01F/RR 21/1，購買進口液壓、氣動、自動化控制工業配件，認準“上海韋米機電設備有限公司”，保證原裝產品，品質保障，售后無憂，批量零售，價格優惠，常用產品現貨供應。歡迎新老客戶咨詢采購！
液壓放大器利用節流原理，用輸入位移(轉角)信號對通往執行元件的液體流量或壓力進行控制，是一個機械-液壓轉換裝置。由于控制閥輸入功率小而輸出功率大，因此也是-種功率放大元件。它加上轉換器及反饋機構組成同服閥，是伺服系統的核心元件。
在液壓伺服系統中，通常液壓放大器以其輸出的較大功率液流驅動執行機構工作，執行機構則將液壓能轉換為機械能去推動負載。
液壓放大器可以由單個或多個(通常為兩個)液壓放大器組成，分別稱之為單級或多級液壓放大器。
基本的液壓放大元件主要有滑閥、噴嘴擋板閥和射流管閥三種，其中滑閥和射流管閥可以作為單級液壓放大器使用，尤以前者居多;噴嘴擋板閥一般作為多級放大器的前置級。
滑閥和噴嘴擋板閥都是節流式放大器，即以改變液流回路上節流孔的阻抗來進行流體動力的控制，但兩者有不同形式的節流孔。射流管閥是一種分流式元件。
液壓放大器可以是液壓伺服閥，也可以是伺服變量泵(輸入為角位移，輸出為流量)。
1、滑閥結構
按結構可分為圓柱滑閥、旋轉滑閥和平板滑閥，其中圓柱滑閥具有優良的控制特性，在伺服系統中應用廣:。
圓柱滑閥是借助閥芯和閥套之間的相對運動改變節流孔的面積以達到對液流進行控制的。按液流進入和離開滑閥的通道數目分為二通、三通和四通滑閥按滑閥工作邊數目(即有效節流孔數目)可分為單邊、雙邊和四邊滑閥;按滑閥在中位時的開口或重迭形式可分為零開口(零重迭)、負開口、正開口、滑閥等。
三通(雙邊)滑閥廣泛應用于機械一液壓位置伺服系統中，用來控制差動缸。
與四通滑閥相比，流量增益與零開口四通滑閥相同，壓力增益為其一半，因此對三通滑閥來說，在相同的負載力和摩擦負載力的條件下將使系統引起兩倍的靜態誤差。
這種閥的液壓固有頻率低，響應慢，這些缺點在很大程度上抵消了其制造簡單的優點，因此三通滑閥適用于機液伺服系統，因?yàn)檫@種系統只有很小的負載或者根本沒有負載，或者是允許有較大誤差。
溢流閥上的功率損失雖然不發生在滑閥處，但它是由于滑閥工作所造成的，因此也應算在滑閥的效率里。
射流管閥是液體能量轉換式放大器，屬于非節流式放大器，其工作原理與滑閥和噴嘴擋板閥有根本區別，它們都是節流式放大器，其靜特性的導出主要基于實驗與推理。
滑閥和噴嘴擋板閥都是根據節流原理工作的，而射流管閥是根據壓力能與動能轉換原理工作的。它們都是根據要求，由輸入量控制，將液壓源的流量、壓力通過控制閥送入液壓執行元件中帶動負載進行位置、速度、加速度、力和壓力控制。
通常噴嘴擋板閥和射流管閥作前置級液壓放大器，如兩級伺服閥中的前置級，滑閥是三種液壓控制閥中經常用的--種，如液壓控制系統中的液壓放大器、伺服閥、機液伺服機構和液壓動力機構等都離不開滑閥。
通過對各種滑閥的穩態性能分析和比較得知:四通閥有兩個節流口(控制口)同時工作控制對稱液壓缸，三通閥只有一個控制口工作控制差動缸。
因此，四通閥的壓力增益比三通閥大- -倍，兩者的流量增益相同，故四通閥的流量--壓力系數比三通閥小--倍，四通閥比三通閥性能好。
同理，雙噴嘴擋板閥性能比單噴嘴擋板閥好，零開口閥效率高，線性差，流量增益小，正開口閥效率低，線性好，流量增益大。噴嘴擋板閥屬于正開口閥，所以正開口滑閥和噴嘴擋板閥適于作前置放大，零開口滑閥作前置放大和功率放大均可。
由于噴嘴擋板閥無摩擦，慣性力極小，其動態性能和靈敏度遠優于滑閥。射流管閥由于結構因素，抗污染能力強，工作可靠，壽命長，這些又是滑閥和噴嘴擋板閥不可比擬的。
供應意大利ATSO放大器
E-BM-AC-011F
E-BM-AC-01F 11 /2
E-BM-AC-01F 11 /3
E-BM-AC-01F/RR 11 /A1
E-BM-AC-05F 11 /3
E-BM-AC-05F 11 /4
E-BM-AC-05F/RR 11 /3
E-ME-AC-01F 20
E-ME-AC-01F 21/2
E-ME-AC-01F 21/A1
E-ME-AC-01F 20 /1
E-ME-AC-01F 20 /2
E-ME-AC-01F 20 /3
E-ME-AC-01F 20 /4
E-ME-AC-01F 20 /6
E-ME-AC-01F 20 /A1
E-ME-AC-01F 20 /A2
E-ME-AC-01F 20 /A4
E-ME-AC-01F/4R-4 20
E-ME-AC-01F/4R-4 20 /2
E-ME-AC-01F/4R-4 20 /3
E-ME-AC-01F/4R-4 20 /6
E-ME-AC-01F/I 20
E-ME-AC-01F/I 20 /2
E-ME-AC-01F/I 20 /4
E-ME-AC-01F/I 20 /6
E-ME-AC-01F/RR 20 /4
E-ME-AC-01F/RR 20 /A2
E-ME-AC-01F/RR-4 20
E-ME-AC-01F/RR-4 20 /3
E-ME-AC-01F/RR-4 20 /6
E-ME-AC-01F-4 20 /2
E-ME-AC-05F 20
E-ME-AC-05F 21 /3
E-ME-AC-05F 20 /2
E-ME-AC-05F 20 /3
E-ME-AC-05F 20 /4
E-ME-AC-05F 20 /A3
E-ME-AC-05F 21/A4
E-ME-AC-05F/4R-4 20 /3
E-ME-AC-05F/4R-4 20 /4
E-ME-AC-05F/I 20
E-ME-AC-05F/I 20 /3
E-ME-AC-05F/I 20 /4
E-ME-AC-05F/RR 20
E-ME-AC-05F/RR 20 /3
E-ME-AC-05F/RR 20 /4
E-ME-AC-05F/RR-4 20 /3
E-ME-AC-05F/RR-4 20 /4
E-ME-AC-05F-4 20 /3
E-ME-AC-05F-4 20 /4
E-ME-K-PID
E-ME-L-01H 40 /DL17SA
E-ME-L-01H 40 /DL26SB
E-ME-L-01H 40 /DL27SB
E-ME-L-01H 40 /DL27SB
E-ME-L-01H 40 /DL27SB
E-ME-L-01H 40 /DL35SB
E-ME-L-01H 40 /DL67SA
E-ME-L-01H 40 /LQ22SA
E-ME-L-01H 40 /LQ32SA
E-ME-L-01H 40/DL27SB
E-ME-L-01H 40/PCNNSA
E-ME-L-01H/DL27SB
E-ME-L-01H/I 40 /LQ32SA
E-ME-T-01H 40 /DH04SA
E-ME-T-01H 40 /DH05SA
E-ME-T-01H 40 /DK14SC
E-ME-T-01H 40 /DK15SB
E-ME-T-01H 40 /QV0NSA
E-ME-T-01H 40 /TK14AA
E-ME-T-01H 40 /TK14SC
E-ME-T-01H 40 /TQ25SA
E-ME-T-01H 40 /TQ32SA
E-ME-T-01H 40 /TQ42SA
E-ME-T-01H 40/DK14SC
E-ME-T-01H 40/DK15SB
E-ME-T-01H 40/QV1NSB
E-ME-T-01H 40/TQ25SA
E-ME-T-01H/I 40 /DH04SA
E-ME-T-01H/I 40 /DK14SC
E-ME-T-01H/I 40 /DP25SB
E-ME-T-01H/I 40 /DP25SC
E-ME-T-01H/I 40 /QV0NSA
E-ME-T-01H/I 40 /TQ25SA
E-ME-T-01H/I 40/DK15SB
E-ME-T-01H/I 40/QVONSA
E-ME-T-01H/I 40/TQ25SA
E-ME-T-05H 40 /DH07SA
E-ME-T-05H 40 /DK17SA
E-ME-T-05H 40 /DK17SB
E-ME-T-05H 40 /DP27SB
E-ME-T-05H 40/DH07SA
E-ME-T-05H 40/DK17SB
E-ME-T-05H 40/DP27SB
E-ME-T-05H/I 40 /DK17SB
E-ME-T-05H/I 40 /DP27SB
E-ME-T-05H/I 40/DH07SA
E-ME-T-05H/I 40/DK17SB
E-ME-T-05H/I 40/DP27SB
E-MI-AC-01F 11 /1
E-MI-AC-01F 11 /2
E-MI-AC-01F 11 /3
E-MI-AC-01F 11 /4
E-MI-AC-01F 11 /6
E-MI-AC-01F/7 11 /3
E-MI-AC-01F/7 11 /4
E-MI-AC-01F/RR 11 /1
E-MI-AC-01F/RR 11 /2
E-MI-AC-01F/RR 11 /3
E-MI-AC-01F/RR 21/1
E-RACK3HE21TE
E-RACK3HE28TE
E-RACK3HE42TE
E-RACK3HE49TE
E-RACK3HE56TE
E-RACK3HE84TE
E-RI-TE-01H 40 /DH04SA
E-RI-TE-01H/I 40 /DH04SA
E-RI-TE-05H 40 /DK17SB
E-RP-AC-01F/I 10 /2
E-RP-AC-01F/I 10 /A1
E-RP-AC-05F 10 /4
BM-AC-011F/I
BM-AC-01F /RR
供應意大利阿托斯ATOS比例閥
直動式減壓閥
RZGA-A-010/210/M 20
RZGA-A-010/32/M/7 20
RZGA-A-033/80/M/7 31
RZGO-A-010/100 20
RZGO-A-010/210 20
RZGO-A-033/100
RZGO-A-033/210
RZGO-A-033/315 31
RZGO-AE-010/100 10
RZGO-AE-033/210 10
RZGO-TER-010/100
RZGO-TER-010/100/I 40
RZGO-TER-010/210 40
RZGO-TER-010/210/I 40
RZGO-TER-010/32 40
RZGO-TER-033/100
RZGO-TER-033/315 40
直動式溢流閥
RZMA-A-010/250/M 21
RZMA-A-030/180/M/7 21
RZMO-A-010/100
RZMO-A-010/210
RZMO-A-010/210/18 20
RZMO-A-010/315
RZMO-A-010/315 20
RZMO-A-010/315/18
RZMO-A-010/50
RZMO-A-010/50/18
RZMO-A-030/100 20
RZMO-A-030/210 20
RZMO-A-030/210/18
RZMO-A-030/315
RZMO-AE-010/315 10
RZMO-AE-030/100 40
RZMO-P1-010/100/18/MC 20
RZMO-P1-010/210
RZMO-P3-010/100/AM1NSA
RZMO-P3-010/100/I/AM1NSA
RZMO-P3-010/210/I/AM1NS
RZMO-P3-010/210/I/AMINSA
RZMO-TER-010/100 40
RZMO-TER-010/315 40
RZMO-TER-010/315/I 40
RZMO-TER-030/210 40
RZMO-TER-030/315/I 40
先導式溢流閥
AGMZA-A-10/250/M
AGMZA-A-10/250/PA-M
AGMZA-A-10/80/PA-GK 21
AGMZA-A-10/80/PA-GK/24 21
AGMZA-A-20/250/M
AGMZO-A-10/100
AGMZO-A-10/100/Y 20
AGMZO-A-10/210
AGMZO-A-10/210/18
AGMZO-A-10/210/E
AGMZO-A-10/210/Y
AGMZO-A-10/315
AGMZO-A-10/315/E 20
AGMZO-A-10/315/Y
AGMZO-A-20/210
AGMZO-A-20/315
AGMZO-A-20/315/Y
AGMZO-A-32/315
AGMZO-AE-10/210 10
AGMZO-AE-10/315 10
AGMZO-AE-20/315/Y 10
AGMZO-AE-32/315
AGMZO-TER-010/210/I
AGMZO-TER-10/100/I
AGMZO-TER-10/210
AGMZO-TER-10/315/Y 40
AGMZO-TER-20/210
AGMZO-TER-20/315/Y 40
先導式減壓閥
AGRCZO-A-10/100/P 10
AGRCZO-A-10/210 10
AGRCZO-A-10/210/P 10
AGRCZO-A-10/315 10
AGRCZO-A-10/315/P 10
AGRCZO-A-20/210/R 10
AGRCZO-AE-10/210 10
AGRCZO-AE-10/50 10
AGRCZO-AE-20/210/P
AGRCZO-TER-10/315 40
AGRZO-A-10/100/P
AGRZO-A-10/210/P
AGRZO-A-10/210/R
AGRZO-A-10/315
AGRZO-A-20/210/18
AGMZO-TER-10/210/EI
AGMZO-TER-10/210/I
AGMZO-TER-10/315 40
AGMZO-TER-10/315/I 40/PE
液壓是機械行業、機電行業的一個名詞。液壓可以用動力傳動方式， 成為液壓傳動。液壓也可用作控制方式，稱為液壓控制。
液壓傳動是以液體作為工作介質，利用液體的壓力能來傳遞動力。
液壓控制是以有壓力液體作為控制信號傳遞方式的控制。用液壓技術構成的控制系統稱為液壓控制系統。液壓挖制通常包括液壓開環挖制和液壓閉環控制。液壓閉環挖制也就是液壓伺服控制，它構成液壓伺服系統，通常包括電氣液壓伺服系統(電液伺服系統)和機械液壓同服系統(機液伺服系統，或機液伺服機構)等。
一個完整的液壓系統由五個部分組成，即能源裝置、執行裝置、控制調節裝置、輔助裝置、液體介質。液壓由于其傳遞動力大，易于傳遞及配置等特點，在工業、民用行業應用廣泛。液壓系統的執行元件(液壓缸和液壓馬達)的作用是將液體的壓力能轉換為機械能，從而獲
得需要的直線往復運動或回轉運動。液壓系統的能源裝置(液壓泵)的作用是將原動機的機械能轉換成液體的壓力能。
液壓系統組成
一個完整的液壓系統由五個部分組成，即動力元件、執行元件、控制元件、輔助元件和工作介質。
動力元件的作用是將原動機的機械能轉換成液體的壓力能。動力元件指液壓系統中的液壓泵，它向整個液壓系統提供動力。液壓泵的結構形式一般有齒輪泵、葉片泵、柱塞泵、螺桿泵。
執行元件的作用是將液體的壓力能轉換為機械能，驅動負載作直線往復運動或回轉運動。執行元件有液壓缸和液壓馬達。
挖制元件(即各種液壓閥)在液壓系統中控制和調節液體的壓力、流量和方向。
液壓系統的組成及其作用
一個完整的液壓系統由五個部分組成，即動力元件、執行元件、控制元件、輔助元件(附件)和液壓油。
動力元件的作用是將原動機的機械能轉換成液體的壓力能，指液壓系統中的油泵，它向整個液壓系統提供動力。液壓泵的結構形式一般有齒輪泵、葉片泵和柱塞泵。
執行元件(如液壓缸和液壓馬達)的作用是將液體的壓力能轉換為機械能，驅動負載作直線往復運動或回轉運動。
控制元件(即各種液壓閥)在液壓系統中控制和調節液體的壓力、流量和方向。根據控制功能的不同，液壓閥可分為壓力控制閥、流量控制閥和方向控制閥。壓力控制閥又分為益流閥(安全閥)、誠壓閥、順序閥、壓力繼電器等;流量控制閥包括節流閥、調整閥、分流集流閥等，方向控制閥包括單向閥、液控單向閥、梭閥、換向閥等。根據控制方式不同，液壓閥可分為開關式控制閥、定值控制閥和比例控制閥。
輔助元件包括油箱、濾油器、油管及管接頭、密封圈、快換接頭、高壓球閥、膠管總成、測壓接頭、壓力表、油位油溫計等。
液壓油是液壓系統中傳遞能量的工作介質，有各種礦物油、乳化液和合成型液壓油等幾大類。
