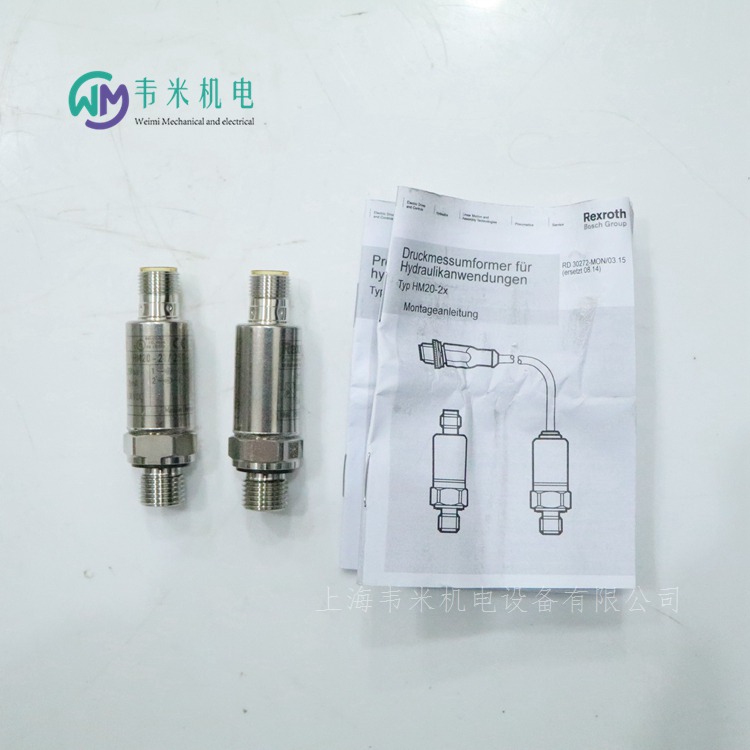

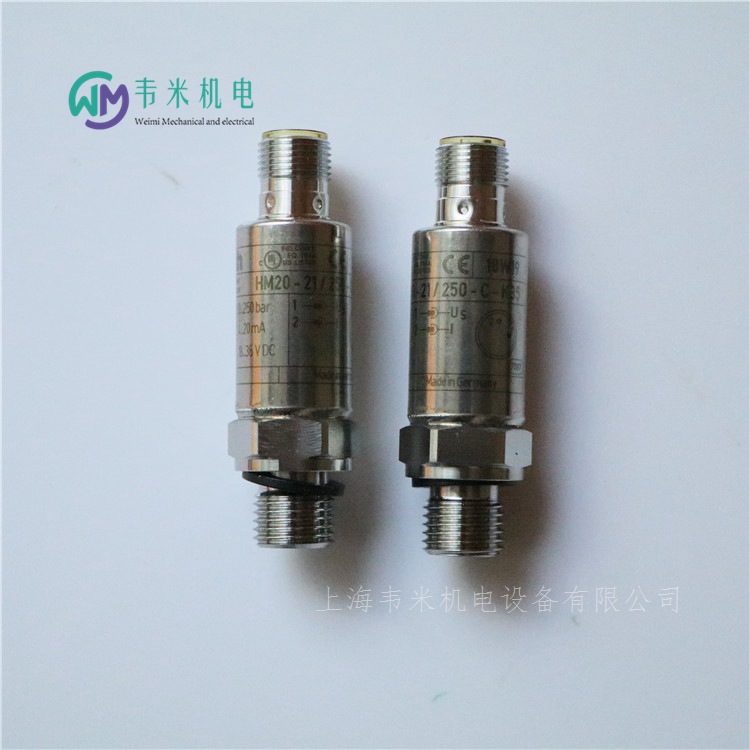

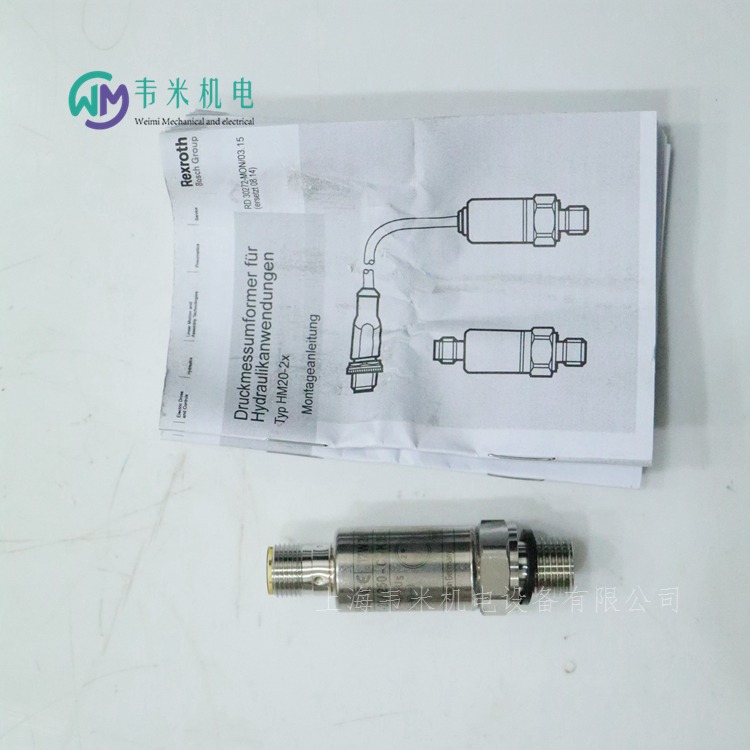

力士樂壓力傳感器HM20-21/250-C-K35
更新時間:2021-10-26 訪問統計:837力士樂壓力傳感器HM20-21/250-C-K35
適合液壓應用的壓力傳感器
HM20-2X
組件系列 2X
最大工作壓力 630 bar
壓力等級 10、50、100、160、250、315、400 和 630 bar
列出的 cULus
測量液壓系統壓力
8 測量范圍最大為 630 bar
帶薄膜測量單元的傳感器
與介質接觸的組件由不銹鋼制成
高爆裂壓力，反向極性、過電壓和短路保護，確保操作安全
精確度等級 0.5
卓越的非重復性 < 0.05 %
工作溫度范圍廣 –40 ... +85 °C
船用認證 DNV-GL 適用于所有帶電流輸出的型號
壓力傳感器用于監測和控制液壓壓力。它們將測量壓力轉換成標準化的線性電氣輸出信號。
力士樂壓力傳感器HM20-21/250-C-K35，購買進口液壓、氣動、自動化控制工業配件，認準“上海韋米機電設備有限公司”，保證原裝產品，品質保障，售后無憂，批量零售，價格優惠，常用產品現貨供應。歡迎新老客戶咨詢采購！
液壓系統的壓力是所有液壓執行器的工作動力，也是大部分液壓控制元件的控制動力，它存在與液壓元件密封的容腔和鏈接液壓元件的管路內，反映著液壓系統的工作狀態，是整個系統的重要信息。對著傳感器向集成化、智能化、小型化、系列化和標準化方面的發展，加上它與現代測控技術、計算機技術和信號分析技術的日益接口，使得壓力傳感器在液壓系統的運行控制、狀態監測、故障診斷和科學試驗中得到更為廣泛的應用。
壓力傳感器是能感受壓力信號，并能按照一定的規律將壓力信號轉換成可用的輸出的電信號的器件或裝置。通常由壓力敏感元件和信號處理單元組成。按不同的測試壓力類型，壓力傳感器可分為表壓傳感器、差壓傳感器和絕壓傳感器。
由于壓力傳感器具有全密封不銹鋼焊接結構、小體積、高靈敏度、零點滿度可調節應可用于液壓、壓鑄、中央空調系統、恒壓供水、機車制動系統輕工、機械、冶金、石化、環保、空壓機等其他自動控制系統。并且在不同環境下，需要使用不同類型的壓力傳感器，那是因?yàn)樵跍y(cè)量壓力的過程中，壓力傳感器會隨著工作環境和靜壓的變化而發生漂移，這在微差壓測量過程中表現為明顯。壓力傳感器要有適應不同環境工作的能力，不能因?yàn)榄h(huán)境的變化而導致壓力測量值發生漂移，這也是保障生產工藝連續性的關鍵。
壓力傳感器是氣壓或者液壓壓強力值的產品統稱,在選型時細分為壓力傳感器和壓力變送器兩大類。壓力傳感器是一種接受壓力變量,經數字電路轉換后,將壓力變化量按一定比例轉換為標準輸出信號的元件。 壓力傳感器輸出的是一個毫伏電壓信號,會根據激勵電壓的大小而改變輸出值的大小,單位是mv;缺點是在實際使用時一般需要經過后部電路的放大處理才能使用,同時因?yàn)樾盘?hào)小易受到干擾,優點是精度高。壓力變送器輸出是一個經過放大處理后的模擬量信號(0-10V4-20mA),在15-36V的供電范圍內輸出信號不受影響。 優點是可以直接并入后部控制系統(PLC等)直接使用,抗干擾性強;缺點是相對于傳感器的精度要低一個等級。
工作原理:
被測介質的兩種壓力通入高,低兩壓力室,低壓室壓力采用大氣壓或真空,作用在元(即敏感元件)的兩側隔離膜片上,通過隔離片和元件內的填充液傳送到測量膜片兩側。壓力變送器是由測量膜片與兩側絕緣片上的電極各組成一個電容器。當兩側壓力不一致時,致使測量膜片產生位移,其位移量和壓力差成正比,故兩側電容量就不等,通過振蕩和解調環節,轉換成與壓力成正比的信號.
德國力士樂REXROTH壓力傳感器訂貨號物料號和型號：
R901364927 HM20-21/10-C-K35
R901371391 HM20-21/10-H-K35
R901342024 HM20-21/100-C-K35
R901407030 HM20-21/100-F-K35
R901342025 HM20-21/100-H-K35
R901431625 HM20-21/100-H-K35+ZC0067
R901342040 HM20-21/125-F-C19-0,16
R901381345 HM20-21/160-C-K35
R901365994 HM20-21/160-F-C15-0,25-V
R901381347 HM20-21/160-H-K35
R901342026 HM20-21/250-C-K35
R901396767 HM20-21/250-C-K35-V
R901365996 HM20-21/250-F-C15-0,25-V
R901342041 HM20-21/250-F-C19-0,16
R901342027 HM20-21/250-H-K35
R901456333 HM20-21/250-H-K35-N
R901342029 HM20-21/315-C-K35
R901342038 HM20-21/315-F-C13-0,5
R901434727 HM20-21/315-F-C19-0,16
R901342030 HM20-21/315-H-K35
R901342033 HM20-21/400-C-K35
R901295669 HM20-11/400-C-K35
R901456334 HM20-21/400-C-K35-N
R901342043 HM20-21/400-F-C19-0,16
R901342034 HM20-21/400-H-K35
R901295670 HM20-11/400-H-K35
R901431631 HM20-21/400-H-K35+ZC0067
R901342022 HM20-21/50-C-K35
R901342022 HM20-21/ 50-C-K35
R901365993 HM20-21/50-F-C15-0,25-V
R901342023 HM20-21/50-H-K35
R901431623 HM20-21/50-H-K35+ZC0067
R901342042 HM20-21/63-F-C19-0,16
R901342035 HM20-21/630-C-K35
R901342079 HM20-21/630-F-C19-0,16
R901342036 HM20-21/630-H-K35
R901431633 HM20-21/630-H-K35+ZC0067
液壓傳動
與機械傳動相比。液壓傳動更容易實現其運動參數(流量)和動力參數(壓力)的控制，而液壓傳動較之液力傳動具有良好的低速負荷特性。由于具有傳遞效率高，可進行恒功率輸出控制，功率利用充分，系統結構簡單，輸出轉速無級調速，可正、反向運轉，速度剛性大，動作實現容易等突出優點，液壓傳動在工程機械中得到了廣泛的應用。幾乎所有工程機械裝備都能見到液壓技術的蹤跡，其中不少已成為主要的傳動和控制方式。極限負荷調節閉式回路，發動機轉速控制的恒壓，恒功率組合調節的變量系統開發，給液壓傳動應用于工程機械行走系提供了廣闊的發展前景。
一、液壓傳動技術的應用
液壓傳動技術在近代工業制造中的應用
液壓傳動有許多突出的優點，因此它的應用非常廣泛，如一般工業用的塑料加工機械、壓力機械、機床等，行走機械中的工程機械、建筑機械、農業機械、汽車等;鋼鐵工業用的冶金機械、提升裝置、軋輥調整裝置等;土木水利工程用的防洪閘門及堤壩裝置、河床升降裝置、橋梁操縱機構等，發電廠渦輪機調速裝置、發電廠等等。
二、液壓傳動技術的原理與特點
1、液壓傳動的介紹
液壓傳動是用液體作為工作介質來傳遞能量和進行控制的傳動方式。液壓傳動和氣壓傳動并稱為流體傳動，是根據17世紀帕斯卡提出的液體靜壓力傳動原理而發展起來的一門新興技術，是工農業生產中應用廣泛的技術。
2、液壓傳動的優點
(1)體積小、重量輕，因此慣性力較小，當突然過載或停車時，不會發生大的沖擊，
(2)能在給定范圍內平穩的自動調節牽引速度，并可實現無極調速;
(3)換向容易，在不改變電機旋轉方向的情況下，可以較方便地實現工作機構旋轉和直線往復運動的轉換;
(4)液壓泵和液壓馬達之間用油管連接，在空間布置上彼此不受嚴格限制;
(5) 由于采用油液為工作介質，元件相對運動表面間能自行潤滑，磨損小，使用壽命長;
(6)操縱控制簡便，自動化程度高;
(7)容易實現過載保護。
液壓傳動有許多突出的優點，因此它的應用非常廣泛，如一般工業用的塑料加工機械、壓力機械、機床等，行走機械中的工程機械、建筑機械、農業機械、汽車等，鋼鐵工業用的冶金機械、提升裝置、軋輥調整裝置等，土木水利工程用的防洪閘門及堤壩裝置、河床升降裝置、橋粱操縱機構等;發電廠渦輪機調速裝置等等，船舶用的甲板起重機械、船頭門、艙壁閥、船尾推進器等，特殊技術用的控制裝置、測量浮標、升降旋轉舞臺等。
3、液壓傳動的基本原理
液壓傳動的基本原理是在密閉的容器內，利用有壓力的油液作為工作介質來實現能量轉換和傳遞動力的。其中的液體稱為工作介質，一般為礦物油，它的作用和機械傳動中的皮帶、鏈條和齒輪等傳動元件相類似。液壓傳動是利用帕斯卡原理!帕斯卡原理是大概就是:在密閉環境中，向液體施加一個力，這個液體會向各個方向傳遞這個力!力的大小不變!液壓傳動就是利用這個物理性質，向一個物體施加一個力，利用帕斯卡原理使這個力變大!從而起到舉起重物的效果!
液壓傳動在閥門行業也得到很大的應用,如閥門的機床制造加工設備、閥門]液壓試驗設備、閥門的液壓傳動裝置等。
