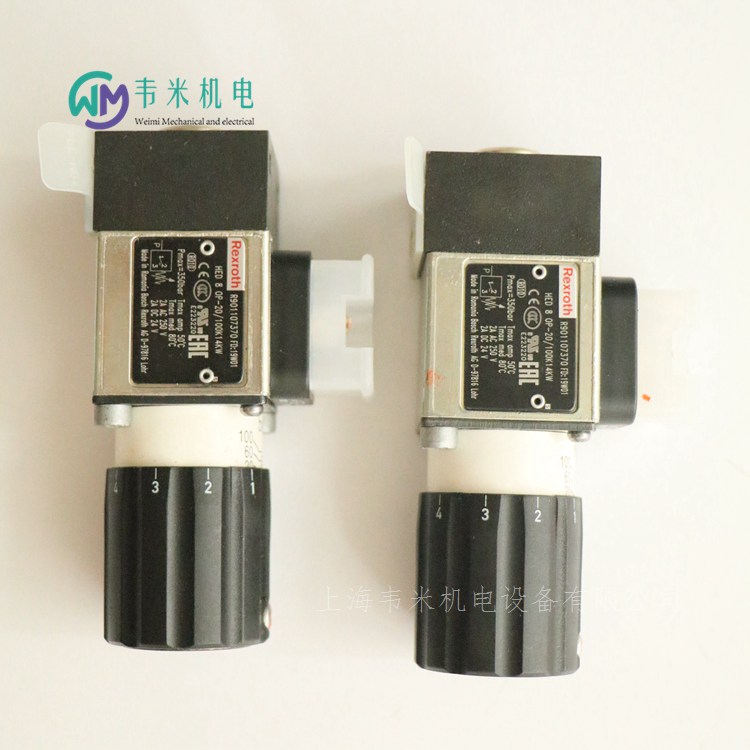

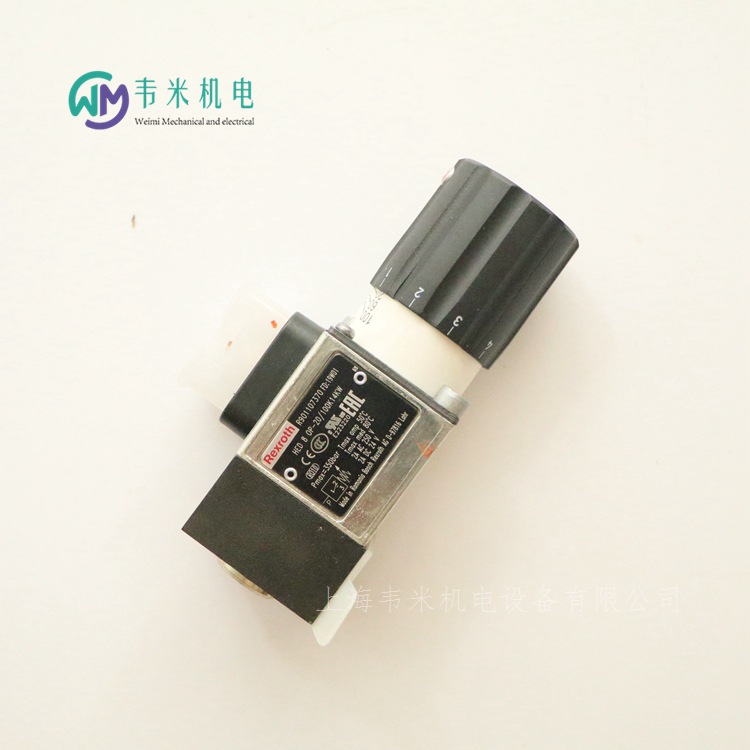

REXROTH壓力繼電器HED8OP-20/100K14KW

更新時間:2021-10-26  訪問統計:682

REXROTH壓力繼電器HED8OP-20/100K14KW；壓力繼電器用途性能：壓力繼電器是一種將油液的壓力信號轉換成電信號的液一電轉換元件。當油液壓力達到壓力繼電器的調定壓力時，能自動接通或斷開電路，使電磁鐵、繼電器、電動機等電氣元件通電運轉或斷電停止工作，以實現對液壓系統工作程序的控制、安全保護或元件動作的聯鎖等。任何壓力繼電器都是由壓力一位移轉換裝置和微動開關兩部分組成的，按壓力一位移轉換裝置的結構劃分，有柱塞式、彈簧管式、膜片式和波紋管式四類

壓力繼電器是利用液體的壓力來啟閉電氣觸點的液壓電氣轉換元件。當系統壓力達到壓力繼電器的調定值時，發出電信號，使電氣元件（如電磁鐵、電機、時間繼電器、電磁離合器等）動作，使油路卸壓、換向，執行元件實現順序動作，或關閉電動機使系統停止工作，起安全保護作用等。






REXROTH壓力繼電器HED8OP-20/100K14KW，購買進口液壓、氣動、自動化控制工業配件，認準“上海韋米機電設備有限公司”，保證原裝產品，品質保障，售后無憂，批量零售，價格優惠，常用產品現貨供應。歡迎新老客戶咨詢采購！

壓力繼電器有柱塞式、膜片式、彈簧管式和波紋管式四種結構形式。下面對柱塞式壓力繼電器的工作原理作一介紹：
當從繼電器下端進油口3進入的液體壓力達到調定壓力值時，推動柱塞2上移，此位移通過杠桿放大后推動微動開關4動作。改變彈簧1的壓縮量，可以調節繼電器的動作壓力。
應用場合：用于安全保護、控制執行元件的順序動作、用于泵的啟閉、用于泵的卸荷。
注意： 壓力繼電器必須放在壓力有明顯變化的地方才能輸出電信號。若將壓力繼電器放在回油路上，由于回油路直接接回油箱，壓力也沒有變化，所以壓力繼電器也不會工作。
選用標準
根據所測對象的壓力來選用,比如所測壓力范圍在8KG以內,那么就要選用額定10KG的壓力繼電器,還有要符合電路中的額定電壓,接口管徑的大小
3使用方法
首先用于安全保護時，將壓力繼電器設置在夾緊液壓缸的一端，液壓泵啟動后，首先將工件夾緊，此時夾緊液壓缸的右腔壓力升高，當升高到壓力繼電器的調定值時，壓力繼電器動作，發出電信號使2YA通電，于是切削液壓缸進刀切削。在加工期間，壓力繼電器微動開關的常開觸點始終閉合。若工件沒有夾緊，壓力繼電器2斷開，于是2YA斷電，切削液壓缸立即停止進刀，從而避免工件未夾緊被切削而出事故。
其實用于控制執行元件的順序動作時，液壓泵啟動后，首先2YA通電，液壓缸左腔進油，推動活塞方向右移。當碰到限位器(或死擋鐵)后，系統壓力升高，壓力繼電器發出電信號，使1YA通電，高壓油進入液壓缸的左腔，推動活塞右移。這時若3YA也通電，液壓缸的活塞快速右移;若3YA斷電，則液壓缸的活塞慢速右移，其慢速運動速度由節流閥調節。
再次用于液壓泵卸荷時，壓力繼電器不是控制液壓泵停止轉動，而是控制二位二通電磁閥，將液壓泵5輸出的壓力油流回油箱，使其卸荷。
后用于液壓泵的啟閉時，有兩個液壓泵，高壓小流量泵，低壓大流量泵。當活塞快速下降時，兩泵同時輸出壓力油。當液壓缸活塞桿抵住工件開始加壓時，壓力繼電器在壓力油作用下發出動作，觸動微動開關，將常閉觸點斷開，使液壓泵停轉。在加工過程中減慢液壓缸的速度，同時減少動力消耗。

液壓-電氣壓力開關：
特點：
→用于底板安裝
→用于 G1/4" 管道安裝
→用于法蘭連接，符合 ISO 16873 標準
→作為垂直疊加元件，與閥板相連接，符合 ISO 4401 標準
→5 個壓力等級
→4 種調整類型：
→帶/不帶保護帽的調節桿
→帶刻度的調節桿，帶/不帶保護帽
→帶刻度旋鈕
→帶刻度可鎖定旋鈕
→電氣連接
– 帶有 A 設計的閥連接器
（大型方形連接器）
– 帶 M12 x 1 連接器
→帶常閉/常開觸點功能的微動開關
→電流零電位轉換（1 mA 至 2 A）
→壓力范圍經過 UL 認證，高達 350 bar
德國力士樂REXROTH壓力繼電器訂貨號物料號和型號：
R901102747 HED8OP-20/100K14
R901108229 HED8OP-20/100K14A
R901107790 HED8OP-20/100K14AS
R901162988 HED8OP-20/100K14ASV
R901321355 HED8OP-20/100K14AV
R901107997 HED8OP-20/100K14KS
R901107370 HED8OP-20/100K14KW
R901106509 HED8OP-20/100K14S
R901109028 HED8OP-20/100K14SV
R901108265 HED8OP-20/100K14V
R901437159 HED8OP-20/100K35
R901206318 HED8OP-20/100K35KW
R901127492 HED8OP-20/100K35S
R901354506 HED8OP-20/100P020K14S
R901354507 HED8OP-20/100P030K14S
R901109027 HED8OP-20/100P070K14S
R901102721 HED8OP-20/200K14
R901108023 HED8OP-20/200K14A
R901108003 HED8OP-20/200K14AS
R901109024 HED8OP-20/200K14ASV
R901137607 HED8OP-20/200K14AV
R901108258 HED8OP-20/200K14KS
R901108018 HED8OP-20/200K14KW
R901109010 HED8OP-20/200K14KWV
R901107093 HED8OP-20/200K14S
R901109004 HED8OP-20/200K14SV
R901107397 HED8OP-20/200K14V
R901336909 HED8OP-20/200K35S
R901233431 HED8OP-20/200P110K14S
R901108992 HED8OP-20/200P160K14S
R901106453 HED8OP-20/350K14
R901107326 HED8OP-20/350K14A
R901091138 HED8OP-20/350K14AS
R901108531 HED8OP-20/350K14ASV
R901126082 HED8OP-20/350K14AV
R901107914 HED8OP-20/350K14KS
R901107129 HED8OP-20/350K14KW
R901122124 HED8OP-20/350K14KWV
R901102365 HED8OP-20/350K14S
R901107913 HED8OP-20/350K14SV
R901107330 HED8OP-20/350K14V
R901127494 HED8OP-20/350K35S
R901434285 HED8OP-20/350P120K14KS
R901108252 HED8OP-20/350P140K14S
R901456336 HED8OP-20/350P280K14S
R901107083 HED8OP-20/50K14
R901107999 HED8OP-20/50K14A
R901107396 HED8OP-20/50K14AS
R901123736 HED8OP-20/50K14AV
R901108012 HED8OP-20/50K14KS
R901108249 HED8OP-20/50K14KW
R901106504 HED8OP-20/50K14S
R901140517 HED8OP-20/50K14SV
R901108001 HED8OP-20/50K14V
R901131275 HED8OP-20/50K35
R901336910 HED8OP-20/50K35S
R901159161 HED8OP-20/50K35V
R901245432 HED8OP-20/50U025K14AV
R901108147 HED8OP-20/630K14
R901210429 HED8OP-20/630K14A
R901280745 HED8OP-20/630K14AS
R901171255 HED8OP-20/630K14ASV
R901124650 HED8OP-20/630K14KS
R901315271 HED8OP-20/630K14KW
R901106449 HED8OP-20/630K14S
R901108529 HED8OP-20/630K14V
轉向液壓系統由以下部件組成：
1) 轉向油泵，安裝在發動機取力口上，發動機轉動，驅動油泵工作。
2) 吸油濾清器，箱外自封式結構，安裝在液壓油箱的側部，吸油筒浸入油箱內液面之下，過濾起濾頭露在油箱外，設有自封閥、旁通閥、濾芯污染發訊器等裝置，更換或清洗濾芯時，可在箱外進行，拆卸，安裝方便，并且油箱內油液不會流出。
3) 溢流穩流閥，調定系統壓力，防止系統過載，保護系統及元件安全；油泵高速運轉，流量過大時，分流回油箱，確保系統最高穩定流量。參見圖（溢流穩流閥）
4) 轉向分配閥，跟隨方向機動作，控制液壓油的流向和流量，供給轉向油缸，推動前橋車輪左右轉向。
5) 轉向油缸，雙向活塞油缸，前3橋各配一件；活塞桿頭連接在轉向節拐臂上，控制車輪轉角。
6) 球閥，連接在壓力管線與回油管線之間，當鉆機在作業工況時，打開球閥，系統卸載，保護系統元件。


液壓系統是一種以油液作為工作介質，利用油液的壓力能并通過控制閥門等附件操縱液壓執行機構工作的整套裝置，包括動力元件、執行元件、控制元件、輔助元件（附件）和液壓油。原動機的輸出特性往往不能和執行機構的要求（力，速度，位移）理想匹配。因此，就需要某種傳動裝置，將原動機的輸出量進行適當變換，使其滿足工作機構的要求。液壓系統就是用液壓原理來實現這種變換功能的裝置。

液壓系統是由液壓泵、驅動用電動機、油箱、方向閥、節流閥、溢流閥等構成的液壓源裝置或包括控制閥在內的液壓裝置。按驅動裝置要求的流向、壓力和流量供油，適用于驅動裝置與液壓站分離的各種機械上，將液壓站與驅動裝置（油缸或馬達）用油管相連，液壓系統即可實現各種規定的動作。

液壓站又稱液壓泵站，電機帶動油泵旋轉，泵從油箱中吸油后打油，將機械能轉化為液壓油的壓力能，液壓油通過集成塊（或閥組合）被液壓閥實現了方向、壓力、流量調節后經外接管路傳輸?shù)揭簤簷C械的油缸或油馬達中，從而控制了液動機方向的變換、力量的大小及速度的快慢，推動各種液壓機械做功。

力士樂REXROTH液壓元件應用行業：注塑機、吹塑機、橡膠和發泡機、陶瓷壓機、同步折彎機(折板機),、剪板機(剪床）、沖切/步?jīng)_、金屬壓力機、彎曲/鋸床、機床、食品機械、皮革/鞋機、木材/造紙機械、鋼鐵業/鑄造、壓鑄機/擠壓機、電廠、生態能源（風能-水力-太陽能）設備、油和天然氣工業設備、混凝土泵、路機、鉆井/開采設備、起重機、升降機/叉車、推土機、道路，隧道，水壩工程設備、壓縮機、街道維修設備、模擬器/娛樂設備、卡車、鐵路工程設備、航空工業設備、船舶/航海工業設備、打谷機/噴灑機、拖拉機/收割機。
