亚州免费在线播放_亚洲成年网在线观看黄_免费一级毛毛片_午夜高清无码性爱视频

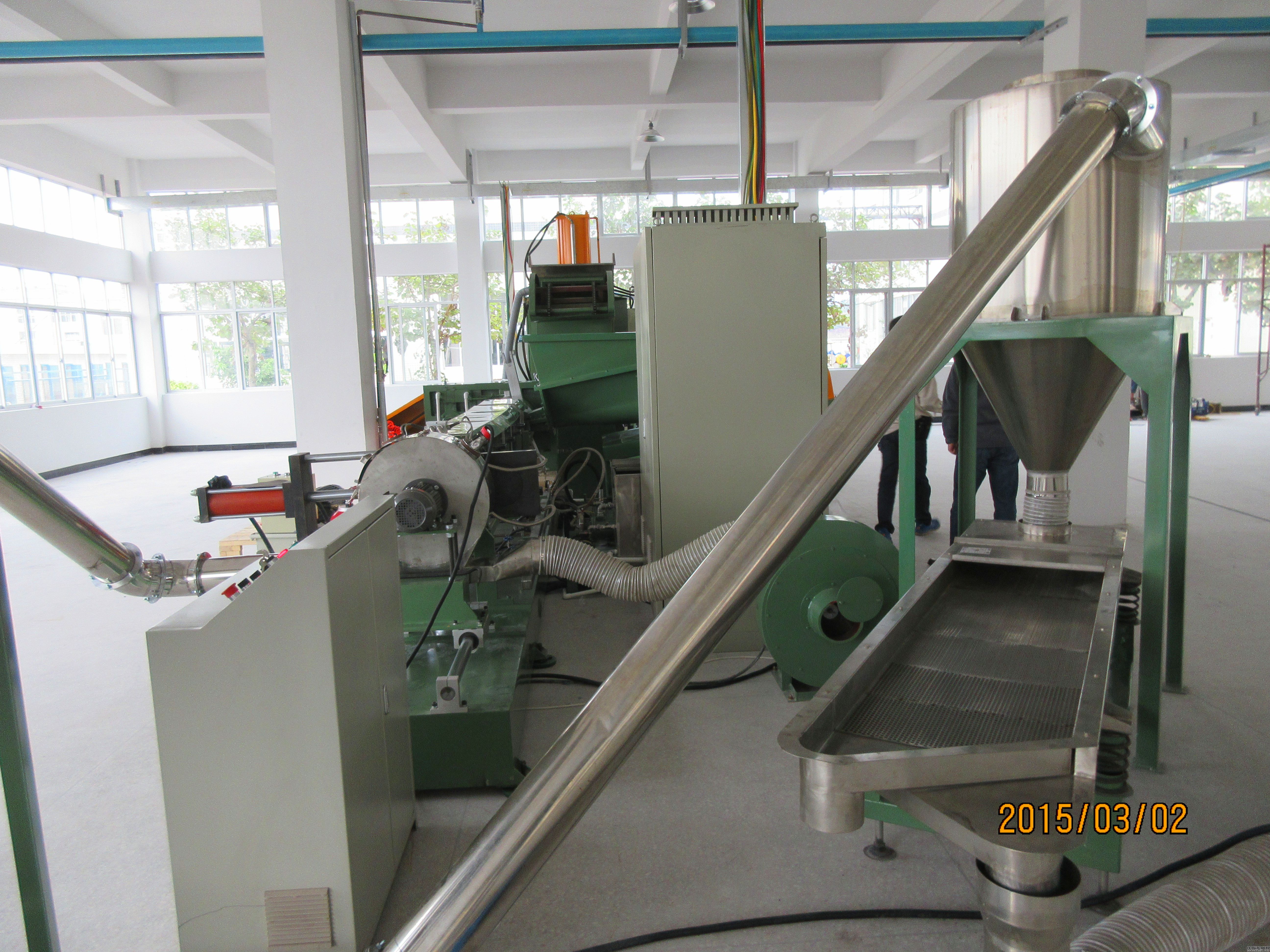

低煙無鹵電線電纜料密煉機造粒機組

擠出性能
無鹵料擠出性能比其它材料差，故大家都著力于擠出性能的改善，但非常好擠的無鹵材料也必然會存在以下問題

① 可能阻燃劑添加量不足而導(dǎo)致阻燃性不夠

② 材料太軟而造成耐溫性不夠，致使高溫壓力不合格；同時，由于材料溫度指數(shù)低及滴流，從而導(dǎo)致線纜阻燃性不合格。

PE護套料
炭黑含量、炭黑分散度、炭黑吸收系數(shù)
這些是紫外線防護能力的證明。護套料中的炭黑不只是染色作用，更重要的是用它來防護紫外線，以免護套材料被紫外線殺傷而造成老化，但不是任何品種的炭黑在含量2.6±0.25%、分散度≥6分時都具有良好的防紫外線性能。只有選擇適宜的炭黑，確保前兩項性能，使吸收系數(shù)≥400，這樣護套料才會具備優(yōu)良的防紫外線能力。

 熱老化及氧化誘導(dǎo)期-- 抗熱、抗氧能力的體現(xiàn)。
護套材料生產(chǎn)中，除需選用分子量及分子結(jié)構(gòu)適宜的樹脂作為基體外，還需協(xié)配加入足量的抗氧劑以保證材料具有優(yōu)良的抗熱和抗氧化能力。如果材料中不加抗氧劑或加入的抗氧劑量不足或協(xié)配不當，均會使護套材料在使用時間不長時便開始產(chǎn)生大量分子斷鏈和氧化交聯(lián)現(xiàn)象，從而使材料逐漸變硬變脆并開始龜裂，使電纜很快失去保護。
耐環(huán)境應(yīng)力開裂
護套材料在自然環(huán)境應(yīng)力下是否易龜裂（產(chǎn)生裂紋而導(dǎo)致護套破壞從而使電纜失去保護）。此項性能基本取決于所選用的PE樹脂材料本身，一般而言，只有共聚的含有一定含量第二單體（當然也可含有第三單體）的PE樹脂才會具有優(yōu)良的耐環(huán)境應(yīng)力開裂性能。相同含量時，第二單體的種類也會很大程度影響該性能。在第二單體種類和含量相同時，不同的分子量和分子結(jié)構(gòu)也會產(chǎn)生不同的耐環(huán)境應(yīng)力開裂性能。因此，此項性能主要取決于所用PE樹脂基體，若“選材”不當就很容易產(chǎn)生不良的耐環(huán)境應(yīng)力開裂性能。
以上三大指標綜合起來的好壞，決定了PE護套料的使用壽命，單項性能好，說明不了護套材料壽命長，但單項性能很差卻可以說明護套材料的壽命很短。
低溫沖擊脆化
能夠說明在寒冷地區(qū)是否容易開裂。 低溫沖擊脆化性能不好的護套料在低溫下會變得很脆，應(yīng)用于寒冷地區(qū)電纜時會出現(xiàn)：

① 電纜在敷設(shè)施工中受到摔、彎、碰、撞等外力時，易出現(xiàn)開裂

② 電纜在使用時，受到外力易開裂。

拉伸強度和斷裂伸長率
承受外力的能力。只有拉伸強度和斷裂伸長率多個試樣測試結(jié)果平行性較好、并且符合標準要求時，才會具有良好的承受外力的能力，如果多個試樣測試結(jié)果極度分散，那么即使最終結(jié)果符合標準要求，它也不會具備良好的外力承受能力，因為這樣的材料會存在大量缺陷。
使用回料、過渡料及進口垃圾料會使護套料存在不穩(wěn)定的或差的防紫外線性能、差的防老化性能、差的耐環(huán)境應(yīng)力開裂性能、差的低溫沖擊性能及差的拉伸性能，從而使護套存在不同程度質(zhì)量問題而使電纜壽命縮短，影響正常使用，嚴重時在短時間內(nèi)開裂損壞。
PVC電纜料
熱老化、熱失重（質(zhì)量損失）
評價PVC料耐溫等級最重要的指標。PVC電纜料除熱老化外，熱失重也是一項重要的溫度等級評定指標。它的好壞可說明某溫度等級的PVC電纜料中所用的原材料是否適用于該溫度等級。若失重量過大則說明材料在使用溫度下助劑易析出揮發(fā)，材料易變硬變脆而失去原有性能。如果90℃的PVC料熱失重只能滿足70℃PVC料的失重量要求，那么90℃料就無從談及90℃。
200℃熱穩(wěn)定時間
耐熱、耐高溫的能力穩(wěn)定時間差，材料在高溫加工時容易產(chǎn)生焦料，擠出時容易產(chǎn)生氣泡，材料經(jīng)過擠出后老化性能嚴重變差。
比重--
標準無統(tǒng)一明確規(guī)定的指標，它與產(chǎn)品的質(zhì)量和成本密切相關(guān)適宜的填充是為了使PVC電纜料獲得標準或客戶所要求的性能。過度的填充則是為了降低成本，同時會使材料機械性能等嚴重下降、容易撕裂、電纜容易開裂。
70℃、90℃Ⅰ及90℃Ⅱ的區(qū)別——重要的性能區(qū)別為熱老化、熱失重要求不同。
防白蟻防鼠嚙電纜料
防蟻防鼠方法目前用護套料進行防蟻防鼠的方法有兩種：
一種為：機械式物理防治型。此方法又可分為
① 尼龍型，即采用尼龍護套料，但價格昂貴；
② 仿尼龍型，即采用仿尼龍護套料，成本適宜。
③ 這兩種方法主要是依靠材料的硬度及表面光滑度來防蟻防鼠。
第二種為：添加藥劑型 此方法為
① 添加有毒藥劑，依靠毒性來防護，會造環(huán)境污染，會危害人類；
② 添加無毒環(huán)保的驅(qū)避劑，依靠氣味或接觸時對嗅覺及味覺粘膜的刺激來起到驅(qū)避作用，無毒無害，不會污染環(huán)境，符合環(huán)保要求。
防蟻防鼠方法選擇推薦選用無毒環(huán)保驅(qū)避劑型、尼龍和仿尼龍型。
綜上所述，本文列舉了我們認為重要但容易被用戶忽略和誤解的一些指標來與大家探討，其目的是為了讓光電纜制造企業(yè)買到質(zhì)優(yōu)價廉的放心護套材料，也是為了讓護套材料質(zhì)量更加穩(wěn)定，使光電纜行業(yè)和護套料行業(yè)都能以質(zhì)量為重、健康有序的向前發(fā)展。
