材質：過流部件采用特種耐磨材料，耐磨損，效率高
特點：液下部位的泵軸有足夠的剛度，葉輪、泵體之間不設軸承，不采用軸封，可以輸送含有較大濃度固體顆粒的介質。

    一、液下渣漿泵概述

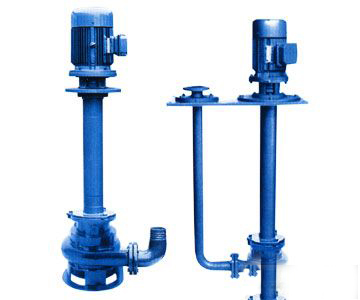

　　1)YZ型液下渣漿泵是立式單級單吸懸臂式離心泵結構，葉輪為半開式葉輪，在葉輪吸入邊延伸處設有攪拌葉片。

　　　2)型號意義：80YZ80-20A

　　二、YZ-液下式渣漿泵

　　80-泵的出口直徑

　　80-泵的設計點流量(m3/h)

　　20-泵的設計揚程

　　A-表示葉輪經第一次切割

　　3)泵的傳動方式：泵通過彈性聯軸器與電動機連接，從原動機方向看泵為順時針方向旋轉。

　三、　結構說明

　　YZ型泵為單級，單吸懸臂式結構，用軸承座，支承座，聯接管連接泵的水力部件，液體由出液管部件排出，泵的葉輪為半開式葉輪，在葉輪葉片進口延伸處設有攪拌葉片，該泵主要特點是在液下部位的泵軸，有足夠的剛度，葉輪，泵殼之間不設軸承，不采用軸封，可以輸送含有較大濃度固定顆粒的介質。泵插入液下的長度在800-2000之間，如果需要可以配帶吸入管。軸封采用較大泵插入液體中運行，不設軸封，傳動由立式電動機安裝在電機支承和支承座上，用聯軸器與泵相連。

　　立式液下渣漿泵是立式單級單吸懸臂式離心泵結構，葉輪為半開式葉輪，在葉輪吸入邊延伸處設有攪拌葉片。泵通過彈性聯軸器與電動機連接，從電動機方向看泵為順時針方向旋轉。

　　四、泵的裝配順序

　　1、將雙列軸承裝在泵軸上，依次裝入軸承隔套及上端軸承內圈。

　　2、將含有軸承的泵軸裝入軸承體內，裝上軸承密封壓蓋、擋水圈。

　　3、依次將上端軸承、軸承壓蓋、軸承壓套、鎖緊圓螺母裝好。

　　4、調整軸承間隙：將軸調到軸承體下端方向，調不動為止。固定一圓螺母，另一圓螺母不固定，用撬棒、百分表調出軸向間隙，一般間隙為0.015～0.025mm。然后，背緊螺母，裝好泵聯。

　　5、裝好聯接管、固定盤、后蓋、葉輪、泵體、彎管與出水管并固定。注：葉輪與泵殼前端間隙為2～2.5mm。

　　6、裝上電機座與含有電聯的電機;即完成整泵的裝配過程。

　　7、泵的拆卸按上述相反步驟進行。

　 五、泵的適用范圍

　　立式液下渣漿泵主要用于環保、新型建材、洗煤、市政工程、火力發電、煤氣焦化廠、煉油廠、煉鋼廠、采礦、造紙業、水泥廠、食品廠、加汽混凝土、印染等行業抽吸濃液、稠油、油渣、污濁液、泥漿、灰漿、流砂及城市排污溝道的流動污泥，以及含有煤塊、灰渣的液體。也可作為化工、醫藥等行業抽吸含有泥砂渣物的流體和有腐蝕性液體。
