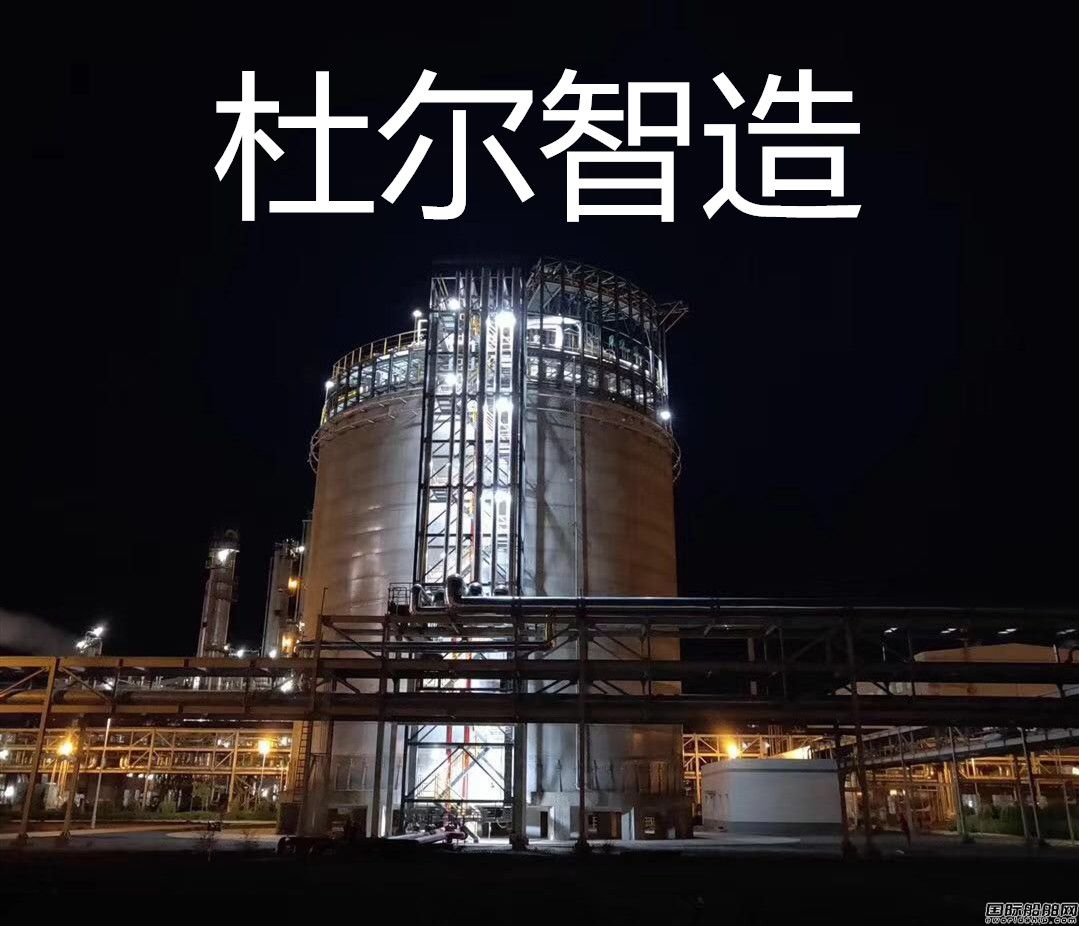

全包容儲罐 50000立方LNG全容罐
更新時間:2019-08-30 訪問統計:1327全包容儲罐
流程系統
01.進液系統（頂部進液+底部進液）
02.排液系統（內置式潛液泵）
03.泵后回流
04.補氣
05.BOG回收
06.壓力安全系統
07.儀控（溫度、液位、壓力、密度、分析）系統
08.消防系統
主體結構
雙金屬全容罐采用熱角保護結果，由主容器和次容器組成。
主容器采用立式平底圓筒吊頂結構，主容器采用S30408材質，用于儲存LNG液體，吊頂采用鋁合金加保溫棉結構。次容器為帶熱角保護的復合結構，從外到內依次采用16MnDR外殼體、泡沫玻璃磚、S30408中間容器。
外殼體采用立式圓筒拱頂自支撐結構，外殼體采用16MnDR，用于儲存BOG氣體；中間容器和泡沫玻璃磚組成熱角保護系統，當主容器泄漏時，熱角保護系統可以儲存全部的LNG液體，同時由于泡沫玻璃磚的存在，大大削弱了LNG液體與外界的換熱，既保證了外殼體剛才免受低溫沖擊，又保證了泄漏后的LNG液體能夠有序可控的蒸發，避免出現急劇氣化而導致超壓。
End
