JG型系列隔振器\螺栓型系列隔振器\減震墊

更新時間:2017-12-12  訪問統計:1915

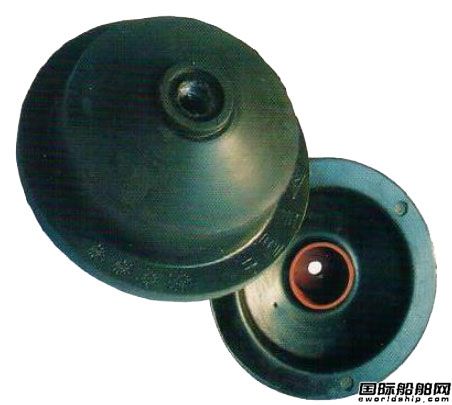

JG型系列剪切式隔振器



【點擊查看大圖】

JG型剪切式隔振器的應用


適用范圍：可作為精密儀器儀表、精密機床、動力機床、空調恒溫設備、風機、發電機組、壓縮機組、離心機防振基礎的減振元件。對隔振，消振和抵抗沖擊有良好的效果。

JG型系列剪切式隔振器主要規格和技術數據

未注單位：mm
型  號 M D H H1 H2 重量
JG1 M12 100 43 6 15 0.35
JG3 M16 200 87 7 33 2.20
JG4 M20 290 133 8 53 6.00

型  號 積極隔振 消極隔振 極限壓
縮量
(mm)		 破壞載荷
≤(kg)
額定載
荷		 靜變形
(mm)		 固有頻率
(Hz)		 額定載荷
(kg)		 靜變形
(mm)		 固有頻率
(Hz)
JG1 -1 19 3～5.5 10.8～15.3 24 4～6.5 10～13 12 92
-2 27 32 165
-3 37 46 182
-4 48 59 238
-5 58 70 290
-6 70 86 320
-7 84 103 380
JG3 -1 100 6～11.5 7～10 120 10～15.5 6.3～7.6 28 385
-2 140 175 690
-3 200 250 770
-4 270 335 1000
-5 330 410 1230
-6 405 500 1350
-7 483 600 1600
JG4 -1 300 10.5～22 5.1～7.4 370 15～26.5 4.7～6.3 50 930
-2 420 510 1670
-3 580 710 1860
-4 720 900 2400
-5 920 1130 3000
-6 1080 1320 3200
-7 1260 1540 3800






螺栓系列隔振器

螺栓系列隔振器的尺寸及性能數據

單位：mm
型    號 外徑x高度 Mx長度 型號 外徑x高度 Mx長度
MM1310 13x10 M5x10 MM4040/8 40x40 M8x23
MM1510 15x10 M4x10 MM4040/10 40x40 M10x28
MM1515 15x15 M4x14 MM5020 50x20 M10x28
MM2010 20x10 M6x16 MM5030 50x30 M10x28
MM2015 20x15 M6x16 MM5040 50x40 M10x28
MM2020 20x20 M6x16 MM5045 50x45 M10x28
MM2025 20x25 M6x16 MM5050 50x50 M10x28
MM2030 20x30 M6x16 MM6030/12 60x30 M12x37
MM2510 25x10 M6x20 MM6040/12 60x40 M12x37
MM2515 25x15 M6x18 MM6050/10 60x50 M10x35
MM2520/6 25x20 M6x18 MM6050/12 60x50 M12x37
MM2520/8 25x20 M8x20 MM6535 65x35 M12x37
MM2525 25x25 M6x18 MM6550 65x50 M12x37
MM2530/6 25x30 M6x18 MM7040/10 70x40 M10x28
MM2530/8 25x30 M8x20 MM7050/10 70x50 M10x28
MM3015 30x15 M8x23 MM7050/12 70x50 M12x37
MM3020 30x20 M8x23 MM7525 75x25 M12x37
MM3025 30x25 M8x20 MM7540 75x40 M12x37
MM3030 30x30 M8x23 MM7550 75x50 M12x37
MM3040 30x40 M8x23 MM10030 100x30 M16x45
MM4020 40x20 M8x23 MM10040 100x40 M16x45
MM4030/8 40x30 M8x23 MM10050 100x50 M16x45
MM4030/10 40x30 M10x28 MM10055 100x55 M16x45
MM4035 40x35 M8x23 MM10060 100x60 M16x45
注：MF、FP、FF、MP型隔振器外徑、高度參照MM型隔振器。
適用范圍：1）適用于機電設備上電子儀器、儀表控制柜的固定。
　　　　　2）可根據用戶的實際需要，調整橡膠硬度和螺栓長度。

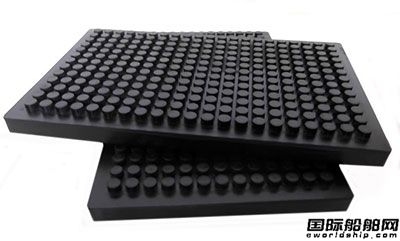

WJ型系列橡膠減震墊

WJ型系列橡膠減震墊的性能參數

型號 承重能力(kg/cm²) 垂向額定載荷下靜變形  垂向額定載荷下固有頻率(Hz)  垂向極限靜載荷(kg/cm²)  工作溫度范圍(℃) 阻尼比(C/Cc)
WJ-40 2～4 3kg/cm²時4.2±0.5 13.8±1 30  -10～+40 >0.06
WJ-60 4～6 5kg/cm²時4.2±0.5 50
WJ-85 6～8 7kg/cm²時3.5±0.5 17.5±1 70
WJ-90 8～10 9kg/cm²時3.5±0.5 90

【減震墊的選用方法】


1、標準減震墊的面積為24×46＝1104cm²，連接四個凸臺的中心面積為1cm²。
2、根據設備的重量和工作情況決定減震墊面積，在標準墊塊上截切。 　
減震墊面積=設備重量/所選用的減震墊的承載能力 　 對有沖擊和加重的設備，選用考慮過重系數。



【應用舉例】
某設備重3500公斤，支點形狀為φ12的六個圖板，因?yàn)樵撛O(shè)備對水平要求較高，選用WJ-85考慮到設備工作時的振動和加重，計算時適當增加設備重量的30%左右。 　　
承受面積=3500kg×1.3/7kg/cm2=650cm² 　　
單個支承面積=650cm2/ 6≈110cm²　　
減震墊在支承下面要露出1cm余量，所以墊塊應截成12×12cm²。
適用范圍：用于沖床、剪切機、印刷機械等以及儀器儀表的消極隔振。
