無錫齊耀華東隔振科技有限公司

主營業務: 機械五金 | 機裝其它 | 接頭類 |

當前位置: 首頁> 設備配套 > 綜合部分 > 其他設備及用品 > 機械五金 > E/EA型隔振器

E/EA型隔振器

更新時間:2017-12-11  訪問統計:1804

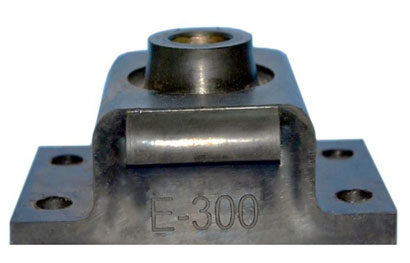

E、EA型系列隔振器


E型
EA型

【點擊查看大圖】




性能特點及適用范圍：

（1）E型和EA型系列橡膠隔振器具有防脫落保護式結構，在橡膠體受損或斷裂時，仍能保持設備與隔振器的連接，不會脫落；
（2）E型和EA型系列橡膠隔振器適用設備平置、側掛及倒掛等多種安裝形式，安裝簡單、拆卸方便；
（3）E型和EA型系列橡膠隔振器都耐油、耐海水、耐鹽霧和日照，滿足艦船環境條件；
（4）主要用于柴油機、空壓機、水泵和風機等艦船用輔機、電子電器設備。


E、EA型系列隔振器主要規格和技術數據

型號 外形尺寸和連接尺寸
L L1 L2 B B1 82 H H1 M n x d 重量
E10 70 54 40 35 35



 40 27 M8 2xφ7 0.18
E15 70 54 40 40 40



 40 27 M8 2xφ7 0.22
E25 70 54 40 40 40



 40 27 M8 2xφ7 0.22
EA25 70 54 40 48 40



 40 27 M8 2xφ7 0.22
E40 85 68 48 55 55



 46 32 M10 2xφ9 0.42
EA40 85 68 48 63 55



 46 32 M10 2xφ9 0.42
E60 100 80 56 65 65



 50 35 M12 2xφ9 0.72
EA60 100 80 56 73 65



 50 35 M12 2xφ9 0.72
E85 120 100 76 70 70



 60 42 M14 2xφ11 1.14
EA85 120 100 76 80 70



 60 42 M14 2xφ11 1.14
E120 140 112 80 85 85



 65 46 M16 2xφ13 1.60
EA120 140 112 80 101 85



 65 46 M16 2xφ13 1.60
E160 145 115 81 108 90



 60 42 M18 2xφ13 1.95
EA160 145 115 81 108 90



 60 42 M18 2xφ13 1.95
E220 150 120 86 118 110



 60 42 M22 2xφ15 2.37
EA220 150 120 86 118 110



 60 42 M22 2xφ15 2.37
E300 155 125 88 125 105 60 65 47 M22 2xφ15 2.90
EA300 155 125 88 125 105 60 65 47 M22 2xφ15 2.90
E400 175 140 96 130 110 65 65 47 M27 2xφ17 3.40
EA400 175 140 96 130 110 65 65 47 M27 2xφ17 3.40

型號 額定載荷(N) 靜變形 動剛度（N/mm） 固有頻率(Hz) 阻尼比(C/Cc)
Z X V Z X Y Z X V
E10 100 50 100 0.6±0.3 330 350 500 28.5 29.5 35.0 0.08-0.12
E15 150 100 150 0.7±0.3 450 430 660 27.0 27.0 33.0
E25 250 100 250 0.9±0.3 750 690 880 27.0 26.0 29.5
EA25 250 100 250 1.0±0.4 500 560 950 22.0 23.5 30.5
E40 400 150 400 0.7±0.3 1300 740 1100 28.5 21.5 26.0
EA40 400 150 400 1.2±0.4 870 800 1000 23.0 22.5 25.0
E60 600 250 600 0.7±0.3 1600 900 1400 25.5 19.5 24.0
EA60 600 250 600 1.2±0.4 1500 900 1900 25.0 19.5 28.0
E85 850 350 850 0.6±0.3 2000 1000 1900 24.0 17.0 23.5
EA85 850 350 850 1.0±0.4 1850 1000 2100 23.0 17.0 25.0
E120 1200 500 1100 0.9±0.3 2500 1100 2100 23.0 15.0 21.0
EA120 1200 500 1100 1.5±0.4 1530 800 1700 18.0 13.0 19.0
E160 1600 700 1500 0.6±0.3 5500 1400 2800 29.0 14.5 21.0
EA160 1600 700 1500

1.0±0.4

 4000 1150 2450 25.0 13.5 19.5
E220 2200 800 1900 0.6±0.3 7000 1500 3500 28.0 13.0 20.0
EA220 2200 800 1900 1.1±0.4 4500 1400 2800 22.5 12.5 18.0
E300 3000 900 2100 0.6±0.3 11000 2260 5500 30,0 13.5 21.5
EA300 3000 900 2100 1.1±0.4 5600 1500 3350 21.5 11.0 16.5
E400 4000 1000 2600 0.7±0.3 13000 2400 6200 28.5 12.0 20.0
EA400 4000 1000 2600 1.4±0.4 6500 1700 5000 20.0 10.5 17.5




End
