BE型隔振器

更新時間:2017-12-11  訪問統計:2256

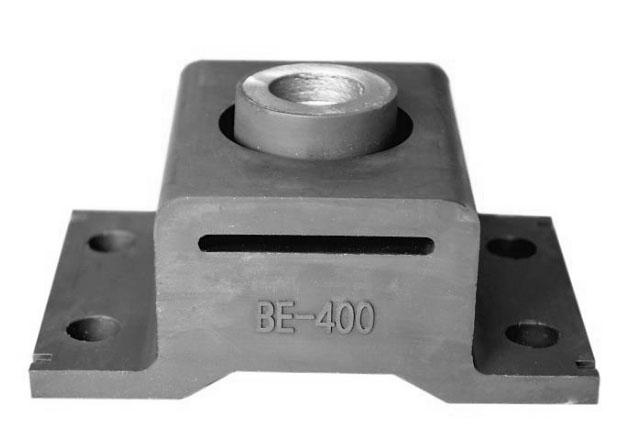

BE型系列隔振器

【點擊查看大圖】

性能特點及適用范圍：


（1）BE型系列隔振器具有防脫落保護式結構，在橡膠體受損或斷裂時，仍能保持設備與隔振器的連接，不會脫落；
（2）適用于平置、側掛及倒掛等多種安裝形式；
（3）耐油、耐海水、耐鹽霧和日照，滿足艦船環境條件；
（4）主要用于柴油機、風機、水泵、空壓機及電機等各類1500r/min以上船用、陸用、航空用機械設備的振動、沖擊隔離

BE型系列隔振器外形尺寸和接口尺寸

單位：mm
型  號 M L L1 H B B1 n d
BE-10 M8 70 54 40 36 - 2 Φ7
BE-15 M8 70 54 40 36 - 2 Φ7
BE-25 M8 70 54 40 40 - 2 Φ7
BE-40 M10 85 68 46 55 - 2 Φ9
BE-60 M12 100 80 50 65 - 2 Φ9
BE-85 M14 120 100 60 70 - 2 Φ11
BE-120 M16 140 112 60 85 - 2 Φ13
BE-160 M18 145 115 62 90 - 2 Φ13
*BE-220 M22 150 120 62 100 - 2 Φ15
BE-220 M22 150 120 70 105 - 2 Φ15
*BE-300 M24 155 125 67 105 60 4 Φ15
BE-300 M24 155 125 75 115 60 4 Φ15
*BE-400 M27 160 130 67 110 65 4 Φ15
BE-400 M27 175 140 80 120 65 4 Φ17

BE型系列隔振器主要規格和性能參數

單位：mm
型號 額定載荷(N) 靜變形
(mm)		 動剛度(N/mm) 固有
頻率
(Hz)		 阻尼比
(C/Cc)		 重量
(kg)
Z正 Z反 Y X Z Z正 Z反 Y X
BE-10 100 70 120 50 1.5～3.0 40 44 96 37 10±1.5 0.07～0.11 0.10
BE-15 150 100 170 70 60 67 145 55 0.10
BE-25 250 170 300 150 100 110 241 92 0.15
BE-40 400 280 450 200 3.5～5.0 161 178 387 148 0.25
BE-60 600 400 700 300 242 266 580 222 0.40
BE-85 850 600 1000 400 342 377 822 315 0.70
BE-120 1200 800 1350 600 483 533 1280 445 1.00
BE-160 1600 1100 1800 800 644 710 1570 560 1.20
BE-220 2200 1500 2400 1100 880 977 2268 816 1.50
BE-300 3000 2000 3300 1500 1210 1332 3093 1110 1.80
BE-400 4000 2800 4300 1800 1610 1776 4120 1480 2.30
注：Z正為座式安裝的額定載荷，Z反為吊掛式安裝的額定載荷。
