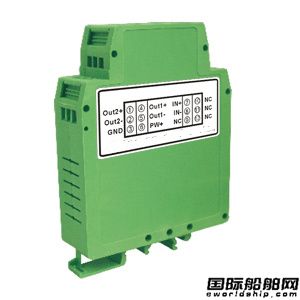

四路輸入四路輸出模擬信號隔離器

（DIN4*4 HSJ系列/采用光耦隔離技術）

安裝方式：

信號隔離器安裝方式有DIN35導軌式安裝及小體積焊接式,輸入分別接信號正/地，輔助電源供電分別接電源正/地，輸出分別接信號正/地。導軌式信號隔離器主要用于工業現場,機箱機柜實驗室等，焊接式主要應用于客戶集成在自己產品內部集成板上。信號隔離器屬于三端隔離,隔離電壓3000VDC，其具有抗干擾，遠距離傳輸。
典型應用：

>>模擬信號數據隔離、采集和變換                  >>隔離4-20mA或0-20mA信號傳輸

>>工業現場信號隔離及變換                        >>信號長線無失真?zhèn)鬏?/p>

>>儀器儀表信號收發                              >>電力監控、醫療設備隔離

>>變頻器信號隔離采集                            >>PLC/FA 電機信號隔離控制

>>非電量信號變送                                >>抑制變頻器、工業現場傳感器與儀器儀表、PLC、DCS等控制系統干擾問題

產品選型表：

DIN4*4 AOT – U(A)□ - P□ – U(I)□

選型舉例：

例1：輸入四路信號:0-10V  供電電源:24V  輸出四路信號:4-20ma  型號:DIN4*4 AOT-U2-P1-A4

例2：輸入四路信號:0-10V 供電電源:12V   輸出四路信號:0-10V   型號:DIN4*4 AOT-U2-P2-U2

例3：輸入四路信號:0-3V  供電電源:24V   輸出四路信號:4-20ma  型號:DIN4*4 AOT-Uz-P1-A4（Vz:0-3V）

產品最大絕對額定值：

Continuous Isolation Voltage（持續隔離電壓）:3000VDC

Junction Temperature（工作溫度）:+85℃

Storage Temperature （存貯溫度）:+150℃

電源電壓范圍：±10%Vin

注意：如果超出上述范圍，產品可能會引起永久性損壞。

通用參數

注: 電流輸出型如果要求負載電阻500Ω,請另做注明

引腳定義：
