SCKV緩沖塞閥
更新時間:2012-09-06 訪問統計:2052一、概述：
SCKV系列緩沖塞閥與排氣閥配套使用，緩沖塞閥安裝在排氣閥進口處，用在管線送水時產生的突壓及大量沖擊上，防止排氣時的大量噴水及有效減緩對于排氣閥內部的沖擊，以延長排氣閥的壽命，具有緩沖功能而不影響排氣和吸氣等特點。特別適用于對水泵啟動頻繁的情況，與排氣閥一起配套使用。
二、技術參數
1.工作壓力：1.0Mpa
2.介質：清水
3.使用溫度：≤80℃
4.閥體材質：HT200
5.閥桿：304不銹鋼
6.浮桶：304不銹鋼
7.浮桶支架：球墨鑄鐵

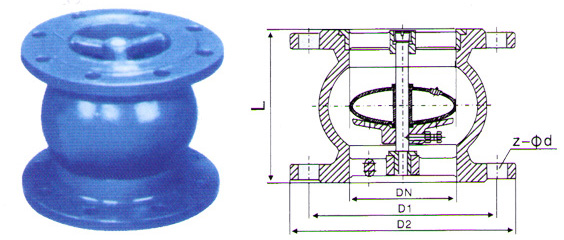

三、緩沖塞閥的外形尺寸
|
公稱通徑
DN(mm)
|
PN（Mpa）
|
D1
|
D2
|
L
|
Z-∮19
|
|
50
|
1.0
|
125
|
160
|
140
|
4-19
|
|
1.6
|
125
|
160
|
4-19
|
||
|
80
|
1.0
|
160
|
195
|
160
|
8-19
|
|
1.6
|
160
|
195
|
8-19
|
||
|
100
|
1.0
|
180
|
215
|
200
|
8-19
|
|
1.6
|
180
|
215
|
8-19
|
||
|
150
|
1.0
|
240
|
280
|
260
|
8-23
|
|
1.6
|
240
|
280
|
8-23
|
||
|
200
|
1.0
|
295
|
335
|
300
|
8-23
|
|
1.6
|
295
|
335
|
12-23
|
||
|
250
|
1.0
|
350
|
390
|
350
|
12-23
|
|
1.6
|
355
|
390
|
12-28
|
||
|
300
|
1.0
|
400
|
440
|
370
|
12-23
|
|
1.6
|
410
|
460
|
12-28
|
||
|
350
|
1.0
|
515
|
565
|
500
|
12-28
|
|
1.6
|
-
|
580
|
16-31
|

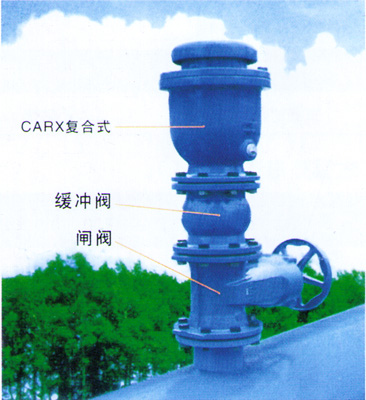

四、緩沖塞閥的安裝示意圖
五、另外選擇良好的排氣閥主要需考慮三個因素：
1. 如選用不合理的排氣閥。有些排氣閥無法排氣，因為管道的氣體會集中到排氣閥的排氣口上，排氣口的氣體生產急速，就把浮球帶上堵住排氣口，停止排氣，使管道出水量根本達不到設計要求。管道出現負壓管內需要大量空氣，管道容易出現振動或破裂。
2. 有些排氣閥排氣口與浮球比重不符，浮球重量達不到要求，管內產生壓力時浮球被管內空氣壓力頂住，浮球無法降落，高處管道上部存在空氣，產生氣阻，減少管道截面積就影響出水容量，如管道停水時，需要很長時間才能恢復供水，因為它排氣量有限的原因所致。
3. 管道選用排氣閥需要一個有大量排氣和吸氣功能，（1）在高壓排氣的前提一，永遠不會堵住排氣口，使管內排氣暢順無阻。（2）在低壓0.02Mpa的前提下，排氣閥不漏水。（3）管道出現負壓排氣閥就迅速吸入空氣，確保管道連接不受影響或破裂。
